GN 731 Poignées encastrables Plastique, type à clipser

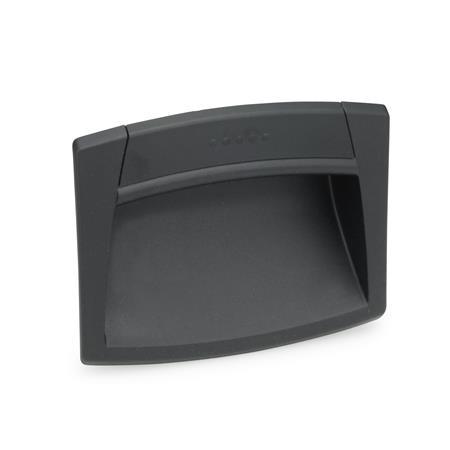

GN 731 Poignées encastrables, de type à clipser, plastique Couleur: SG - gris foncé, RAL 7021, finition mat

ELESA original design
code: EPR-PF/ EPR-PF-IP

Couleur: SG - gris foncé, RAL 7021, finition mat

GN 731 Poignées encastrables, de type à clipser, plastique Couleur: WS - blanc, RAL 9002, finition mat

Famille de produits Ergostyle

Les pièces standard Ergostyle associent fonctionnalité et ergonomie à une apparence attrayante. Les nombreux prix attribués en matière de design constituent une preuve de grande qualité. Les produits Ergostyle sont marqués de cinq petits points.

un design fonctionnel et ergonomique
qualité de conception exceptionnelle (nombreux prix de design)

Afficher tous les produits Ergostyle

Fiche standard GN 731 Imprimer cette page Informations de montage GN 731 Indices de protection IP Caractéristiques du plastique

Description du produit

Information

La conception des poignées encastrables GN 731 est conforme à celle de la famille de produits Ergostyle®.

Les poignées encastrables avec joint de boîtier (identification n° 2) empêchent la pénétration d'impuretés ou de liquides à l'intérieur du logement.

Aucune vis de montage n'est requise.

Les valeurs des capacités de charge F₁ et F₂ ont été testées avec une épaisseur de paroi s = 1,5 mm.

Spécifications

Plastique
Technopolymère (Polyamide PA)

renforcé de fibre de verre
résistant aux températures jusqu'à 80 °C

Couleur :
gris foncé, RAL 7021, finition matSG
blanc, RAL 9002, finition matWS

Joint de boîtier (Identification n° 2)

Mousse PU (Polyuréthane)
Classe de protection IP 65

RoHS

Sur demande

en plastique auto-extinguible (SV)

Schéma technique

GN 731 Poignées encastrables, de type à clipser, plastique schéma

Masquer schéma technique

Options d'article/Tableau

N° d'identification

1	sans joint
2	avec joint

Afficher/Masquer colonnes

b₁	b₂	b₃	h₁	h₂	l₁	l₂	l₃	F₁ en N	F₂ en N

90*	76	79	50	28	19	17	17,5	1800	500
110	91	96	73	42	24	20	21,5	1300	400
120	94	103	95	58	28,5	24	26,5	1000	250

* only available with identification no. 1

Configuration et prix

Ouvrir le configurateur 3D

Largeur du plateau b₁

90

110

120

Couleur

SG - gris foncé, RAL 7021, finition mat

WS - blanc, RAL 9002, finition mat

N° d'identification

1 - sans joint

2 - avec joint

Informations de montage

Percez le logement de la poignée selon les dimensions du gabarit indiquées dans le tableau.
Enlevez toutes les bavures de perçage avant d'installer la poignée.
Insérez la partie supérieure de la poignée dans le logement.
Appuyez sur la partie inférieure jusqu'à ce que la poignée soit complètement insérée.

Afficher/Masquer colonnes

N° d'identification 1 Epaisseur de paroi s	pour b₁ = 90 x +0,2	y ±0,1	for b₁ = 110 x ±0,2	y ±0,1	for b₁ = 120 x +0,2	y ±0,1

0.7 ... 0.8	85	34,9	100	49,7	107,5	70,5
> 0.8 ... 1.2	85	35,1	100	50	107,5	70,8
> 1.2 ... 1.5	85	36,1	100	50,4	107,5	71,2
> 1.5 ... 2	85	36,1	100	50,7	107,5	71,5
> 2 ... 2.2	85	36,1	100	50,7	107,5	71,5

Afficher/Masquer colonnes

N° d' dentification 2 Epaisseur de paroi s	pour b₁ = 110 x ±0,2	y ±0,1	pour b₁ = 120 x +0,2	y ±0,1

> 0,8 ... 1,2	100,2	50,5	107,5	71,3
> 1,2 ... 1,5	100	51,4	107,5	71,8

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

3,05 €

plus TVA 0,58 €
brute 3,63 €

En stock

ELESA Code: 261051-C1

Description: EPR.90-PF-C1

Poids: 0,023 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 50,00 €

Quantité

Tous les prix sont conformes à notre liste de prix n° 55, valable à partir du 1er septembre 2022, plus la TVA valable uniquement pour l'Allemagne.
