GN 22894 Transportrollen Phenolharz, leichte Ausführung, für hohe Temperaturen

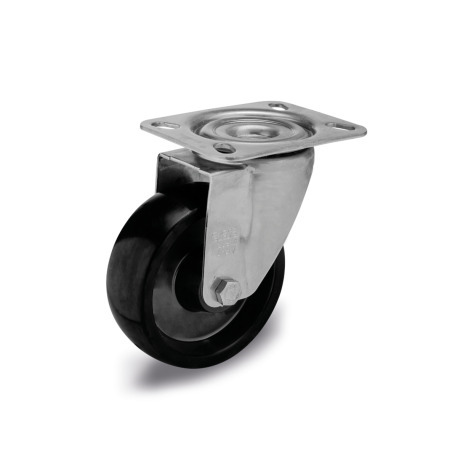

Transportrollen GN 22894: Phenolharz, leichte Ausführung, für hohe Temperaturen
Original design RE.F7-N-HT
Lagerart: G - Gleitlager
Form (Gehäuse): L - Lenkrolle mit Anschraubplatte
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): NI - Edelstahlblech
Edelstahl-Gueteklasse-2

Produktfamilie Edelstahl-Güteklasse 2

Das Ganter-Produktsortiment enthält zahlreiche Normelemente, die aus hochlegierten, nichtrostenden Edelstählen hergestellt sind. Deren einzigartige Eigenschaften führen zu einer breiten Anwendung in vielen Industriezweigen. Hauptgrund dafür ist die Rost- und Korrosionsbeständigkeit der Werkstoffe und die damit einhergehende Wertstabilität und Haltbarkeit von Anlagen und Einrichtungen.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Anwendungsvideo Räder und Rollen Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Transportrollen GN 22894 werden in industriellen und öffentlichen Innenbereichen beispielsweise zum Verschieben von leichten Wagen eingesetzt.

Sie zeichnen sich durch ihr hohe Einsatztemperatur aus.

Ausführung

Laufbelag / Radkörper
Kunststoff, Phenolharz (PF)

  • einteilig
  • schwarz
  • Härte 90 Shore D

Gehäuse

  • Stahlblech, verzinktST
  • Edelstahlblech 1.4301NI

Gleitlager
Kunststoff, Polytetrafluorethylen (PTFE)

Drehkranz Lenkrolle

  • zweifache Kugellagerung, fettgeschmiert
  • Staubschutzring bei Form L
    Kunststoff, Polyethylen (PE)

Einsatztemperatur -20 °C bis +300 °C

RoHS

GN 22894 Transportrollen, Phenolharz, leichte Ausführung, für hohe Temperaturen Skizze
Technische Zeichnung ausblenden
GN 22894 Transportrollen, Phenolharz, leichte Ausführung, für hohe Temperaturen Skizze

Artikelvarianten / Tabelle

Lagerart

GGleitlager

Form (Gehäuse)

LLenkrolle mit Anschraubplatte
RLenkrolle mit Rückenloch

Kennzeichen

Lleichte Ausführung
Spalten ein-/ausblenden
d1
Rad-Ø		bd2d3d4hl1l2l3m1m2m3m4max. 
dynamische Traglast
in N
8035912731071008540456075801500
10035912731281008535456075802000

Artikelauswahl und -konfiguration
Rad-Ø d1
Lagerart

Form (Gehäuse)


Kennzeichen

Werkstoff (Gehäuse)


Rad-Ø d1
Lagerart

Form (Gehäuse)


Kennzeichen

Werkstoff (Gehäuse)


geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

  • Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
  • Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.
Spalten ein-/ausblenden
NormFliesenAsphaltKunstharz,
Beton		unbefestigter BodenGitterrostbodenBoden mit SpänenBoden mit Hindernissen
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
15,13 €
zzgl. ges. Mehrwertsteuer 2,87 €
brutto 18,00 €
Sofort lieferbar
ELESA Code: 448556
Beschreibung: RE.F7-080-SBL-N-HT
Gewicht: 0,770 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
83022000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
