GN 22894 Räder Phenolharz, für hohe Temperaturen

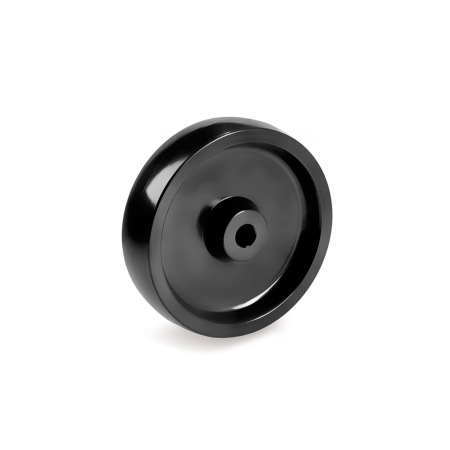

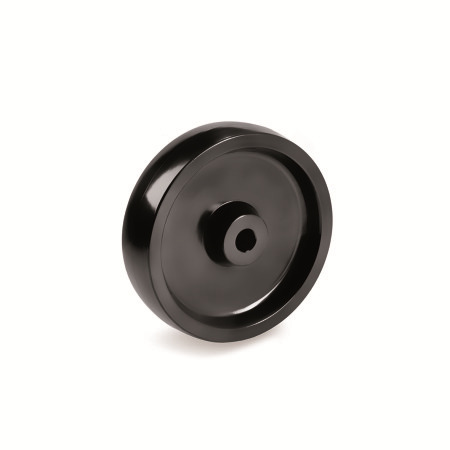

Räder GN 22894: Phenolharz, für hohe Temperaturen

Original design RE.F7-HT

Lagerart: B - Bohrung
Form: A - Rad ohne Gehäuse

Allgemeine Hinweise Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften

Produktbeschreibung

Räder GN 22894 werden in industriellen und öffentlichen Innenbereichen beispielsweise zum Verschieben von Transportwagen eingesetzt.

Sie zeichnen sich durch ihr hohe Einsatztemperatur aus.

Ausführung

Laufbelag / Radkörper
Kunststoff, Phenolharz (PF)

einteilig
schwarz
Härte 90 Shore D

Lagerart G

Gleitlager
Kunststoff, Polytetrafluorethylen (PTFE)
Schrauben / Muttern
Stahl
Achse
Edelstahl

Einsatztemperatur -20 °C bis +300 °C

RoHS

GN 22894 Räder, Phenolharz,, für hohe Temperaturen Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Lagerart

B	Bohrung
G	Gleitlager

Form

A	Rad ohne Gehäuse

Spalten ein-/ausblenden

d₁ Rad-Ø	b₁	b₂	d₂	d₃	l₁	l₂	s	sw	empfohlene ergonomische Höchstlast in N	max. statische Traglast in N	max.  dynamische Traglast in N

80	35	39	12	M 8	55	5,5	2,5	13	1250	2500	1500
100	35	44	12	M 8	60	5,5	2,5	13	1300	3000	2000

Artikelauswahl und -konfiguration

Ausführungen

GN 22894 Räder, Phenolharz,, für hohe Temperaturen

GN 22894 Transportrollen, Phenolharz, leichte Ausführung, für hohe Temperaturen

Rad-Ø d₁

100

Lagerart

B - Bohrung

G - Gleitlager

Form

A - Rad ohne Gehäuse

geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.

Spalten ein-/ausblenden

Norm	Fliesen	Asphalt	Kunstharz, Beton	unbefestigter Boden	Gitterrostboden	Boden mit Spänen	Boden mit Hindernissen

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

6,11 €

zzgl. ges. Mehrwertsteuer 1,16 €
brutto 7,27 €

Sofort lieferbar

ELESA Code: 448531

Beschreibung: RE.F7-080-RBL-HT

Gewicht: 0,180 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

83022000

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €

Stück
