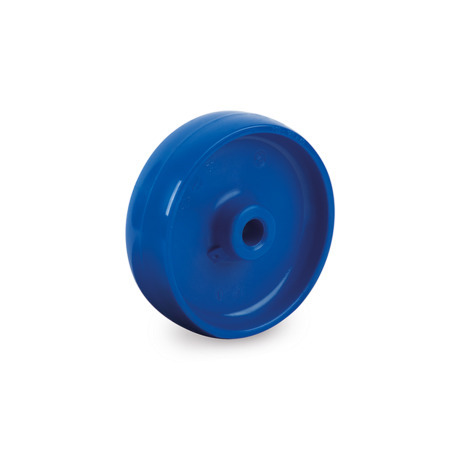

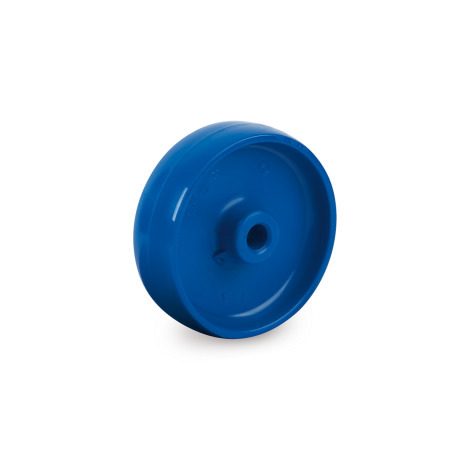

GN 22892 Räder Polyamid

Original design RE.F8

Lagerart: G - Gleitlager
Form: AB - Rad ohne Gehäuse, blau

Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften

Produktbeschreibung

Räder GN 22892 werden in industriellen und öffentlichen Innenbereichen beispielsweise zum Verschieben von Transportwagen eingesetzt.

Der Laufbelag der Räder bewirkt einen geringen Rollwiderstand bei guter Verschleiß- und Reißfestigkeit.

Bei der Lagerart K erhöht der geringe Verschleiß der Kugellagerung die Lebensdauer, die Befestigung am Innenring kann axial spielfrei erfolgen.

Ausführung

Laufbelag / Radkörper
Kunststoff, Polyamid (PA)

einteilig
weiß bei Form A
blau bei Form AB
Härte 70 Shore D

Einsatztemperatur -30 °C bis +80 °C

RoHS

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Lagerart

G	Gleitlager
K	Kugellager

Form

A	Rad ohne Gehäuse
AB	Rad ohne Gehäuse, blau

Spalten ein-/ausblenden

d₁ Rad-Ø Form A	d₁ Rad-Ø Form AB	b₁	b₂	d₂	empfohlene ergonomische Höchstlast in N	max. statische Traglast in N Lagerart G	max.  dynamische Traglast in N

65	-	30	34	12	900	1250	1200
80	80	30	39	12	1500	2000	1800
100	100	30	44	12	1750	3500	3000
125	125	38	44	15	2000	4500	4000
150	-	45	58	20	2500	6000	5000
200	-	50	58	20	3150	8000	7300
125	-	45	56	20	4000	7000	6500
150	-	45	56	20	4550	8000	7500
200	-	50	56	20	6500	10000	9000

Artikelauswahl und -konfiguration

geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.

Spalten ein-/ausblenden

Norm	Fliesen	Asphalt	Kunstharz, Beton	unbefestigter Boden	Gitterrostboden	Boden mit Spänen	Boden mit Hindernissen

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

2,18 €

zzgl. ges. Mehrwertsteuer 0,41 €
brutto 2,59 €

Sofort lieferbar

ELESA Code: 450501

Beschreibung: RE.F8-065-RBL

Gewicht: 0,060 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

83022000
