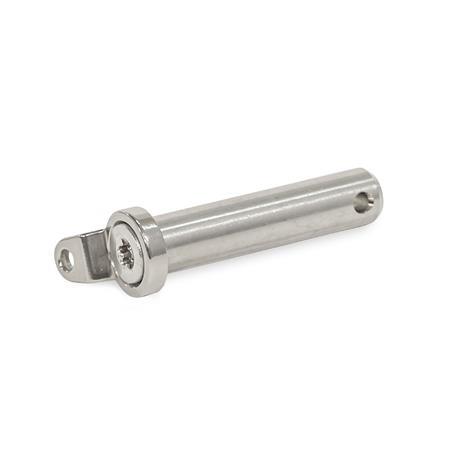

GN 2342 Bolzen Edelstahl

Bolzen GN 2342: Edelstahl
Form: E - mit Ösenscheibe
Kennziffer: 2 - mit Querbohrung für Federstecker GN 1024
Edelstahl-Gueteklasse-1

Produktfamilie Edelstahl-Güteklasse 1

Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Edelstahl-Gueteklasse-2

Produktfamilie Edelstahl-Güteklasse 2

Das Ganter-Produktsortiment enthält zahlreiche Normelemente, die aus hochlegierten, nichtrostenden Edelstählen hergestellt sind. Deren einzigartige Eigenschaften führen zu einer breiten Anwendung in vielen Industriezweigen. Hauptgrund dafür ist die Rost- und Korrosionsbeständigkeit der Werkstoffe und die damit einhergehende Wertstabilität und Haltbarkeit von Anlagen und Einrichtungen.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Bauarten Bolzen mit Axialsicherung Angaben zur Belastbarkeit ISO-Passungen Edelstahl-Eigenschaften

Produktbeschreibung

Bolzen GN 2342 zeichnen sich durch ihre vielfältigen Einsatzmöglichkeiten aus.

Je nach Anforderung kann zwischen 3 Scheibenformen gewählt werden, die den Bolzen in Einsteckrichtung axial positionieren. Mit der Ösenscheibe (Form E) können Bolzen und ein zugehöriger Federstecker GN 1024 mittels Halteseil oder Kugelkette gegen Verlust gesichert werden. Die Scheibe mit Befestigungslasche (Form L) stellt gleichzeitig eine Verlier- und Verdrehsicherung dar.

Bolzen gemäß Kennziffer 2 werden mittels Querbohrung, welche auf Federstecker GN 1024 abgestimmt sind, gegen Herausfallen gesichert.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

Ausführung

Bolzen
EdelstahlNI 1.4301

Scheibe
Edelstahl

  • gedreht 1.4301 bei Form B
  • metallspritzgegossen 1.4404 bei Form E
  • gesintert 1.4404 bei Form L

Senkschraube
Edelstahl A2
nicht demontierbar verklebt

RoHS

Zubehör

Federstecker GN 1024
Kugelketten GN 111 (Stahl)
Kugelketten GN 111.5 (Edelstahl)
Halteseile GN 111.2
Schlüsselringe GN 111.3

GN 2342 Bolzen, Edelstahl Skizze
Technische Zeichnung ausblenden
GN 2342 Bolzen, Edelstahl Skizze

Artikelvarianten / Tabelle

Form

Bmit Bundscheibe
Emit Ösenscheibe
Lmit Befestigungslasche (nur Kennziffer 1)

Kennziffer

1ohne Querbohrung
2mit Querbohrung für Federstecker GN 1024
Spalten ein-/ausblenden
d1 h9l1d2d3d4d5l2l3l4l5l6l7s1s2passender Schlüsselring-Ø
für Form E		passende Federstecker
für Kennziffer 2
81620242830322,5122,54,35,5713,5181023414--GN 1024-NI-2-D
83540455055602,5122,54,35,5713,5181023414--GN 1024-NI-2-D
102024303540452,5152,54,36715211143414--GN 1024-NI-2-E / ...-D
105055606570802,5152,54,36715211143414--GN 1024-NI-2-E / ...-D
122024303540452,51735,37918,52312444,51418-GN 1024-NI-2-E / ...-D
125055606570802,51735,37918,52312444,51418-GN 1024-NI-2-E / ...-D
163235404550553,52235,389212815644,51418-GN 1024-NI-3-E / ...-D
1660657080901003,52235,389212815644,51418-GN 1024-NI-3-E / ...-D
204045505560654,5263,56,410,59243117645141824GN 1024-NI-4-E / ...-D
20708090100--4,5263,56,410,59243117645141824GN 1024-NI-4-E ...-D

Artikelauswahl und -konfiguration
Werkstoff

Aufnahmedurchmesser d1
Länge l1
Form



Kennziffer


Werkstoff

Aufnahmedurchmesser d1
Länge l1
Form



Kennziffer


Anwendungsbeispiele
Sketch GN 2342 example

Belastbarkeit von Kugelsperrbolzen
MD113.3_BL-23082-0.eps

Hinweis
Die in der Tabelle angegebenen Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) sind in Anlehnung an die DIN 50141 rechnerisch bzw. theoretisch ermittelt worden.

Dabei wurde der gefährdete Bolzenquerschnitt S, gemäß nebenstehender Skizze, in zwei Scherebenen bis zum Bruch betrachtet.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar.

Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse können die angegebenen Werte beeinflussen.

Ein angemessener Sicherheitsfaktor ist bei der Konstruktion zu berücksichtigen

Belastbarkeit F in kN ≈ zweischnittige Scherfestigkeit nach DIN 50141 (Bruchkraft)
Spalten ein-/ausblenden
d1GN 2342
6-
830
1046
1274
16136
20227

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
7,64 €
zzgl. ges. Mehrwertsteuer 1,45 €
brutto 9,09 €
Sofort lieferbar
Gewicht: 0,012 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73182900
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:30 bis 17:00 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern
