Original design ERX-SST-RC / -LP
Produktfamilie Edelstahl-Güteklasse 1
Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.
Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:
Güteklasse 1, normale Qualität
Güteklasse 2, hohe Qualität
Güteklasse 4, höchste QualitätDetaillierte Infos zu den Edelstahl-Güteklassen anzeigen
Alle Edelstahl-Produkte anzeigen
Produktbeschreibung

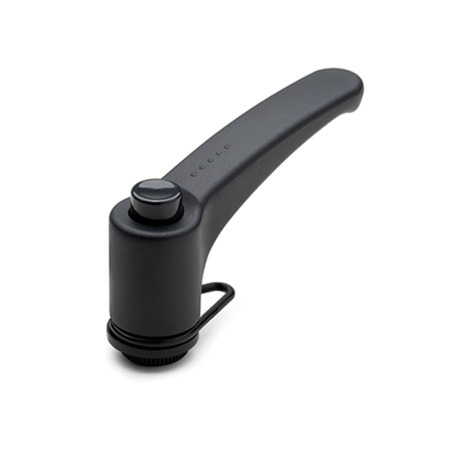

Design und Handhabung der verstellbaren Klemmhebel GN 603.13 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.
Im übrigen sind sie wie alle verstellbaren Hebel vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Einsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.
Der Ausrastknopf ermöglicht dabei ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.
Über die angebrachte Ringöse können verstellbare Klemmhebel GN 603.13 mit einer Kugelkette oder einem Halteseil unverlierbar befestigt werden. In der Form P werden sie montiert mit Ringöse und Kugelkette geliefert.
Ausführung
Griff
Kunststoff, Polyamid (PA)
- glasfaserverstärkt
- schwarzgrau, matt ähnlich RAL 7021
Ausrastknopf
Kunststoff, Polyamid (PA)
schwarzgrau, RAL 7021, glänzend
Einsatz
Kunststoff, Polyamid (PA)
- glasfaserverstärkt
- schwarz
- Gewindebuchse
Edelstahl 1.4305N
Ringöse / Kugelkette
Kunststoff, Polyacetal (POM), schwarz
Schlüsselring bei Form P
Edelstahl 1.4310, chemisch geschwärzt
Einsatztemperatur 0 °C bis +60 °C
RoHS
Zubehör
GN 111.3 Schlüsselringe (Edelstahl)
GN 111 Kugelketten (Messing)
GN 111.5 Kugelketten (Edelstahl)
GN 111.2 Halteseile (Edelstahl)
GN 111.8 Halteseile (Edelstahl Güteklasse 4)
GN 111.4 Spiral-Halteseile (Kunststoff)
