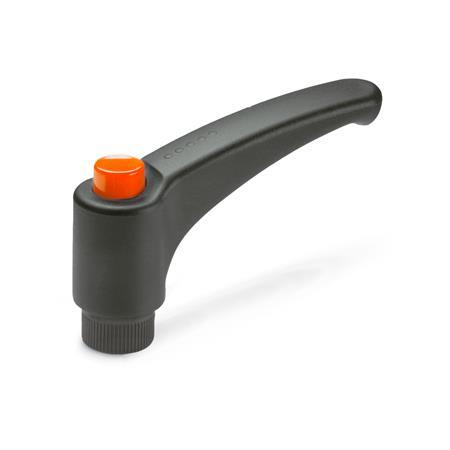

GN 603.1 Verstellbare Klemmhebel Kunststoff, Gewindebuchse Edelstahl, mit Ausrastknopf

Verstellbare Klemmhebel GN 603.1: Kunststoff, Gewindebuchse Edelstahl, mit Ausrastknopf
Original design
code: ERX.SST
Farbe (Ausrastknopf): DOR - orange, RAL 2004, glänzend
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Ergostyle

Produktfamilie Ergostyle

Ergostyle-Normelemente verbinden die Anforderungen an funktionale und ergonomische Bedienung und die Ästhetik des Gesamtprodukts. Zahlreiche Designpreise unterstreichen den hohen Qualitätsanspruch. Sie erkennen Ergostyle-Produkte an den fünf kleinen Punkten.

  • funktionales, ergonomisches Design
  • hohe Designqualität (zahlreiche Designauszeichnungen)
Alle Ergostyle-Produkte anzeigen
Normblatt GN 603.1 Diese Seite drucken Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Design und Handhabung der verstellbaren Klemmhebel GN 603.1 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

Im Übrigen sind sie wie alle verstellbaren Hebel vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Einsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Der Ausrastknopf ermöglicht dabei ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.

Ausführung

Griff
Kunststoff, Polyamid (PA)

  • glasfaserverstärkt
  • Einsatztemperatur -30°C bis +130 °C
  • schwarzgrau, matt, ähnlich RAL 7021

Ausrastknopf
Kunststoff, Polyamid (PA)

  • schwarzgrau, RAL 7021, glänzendDSGDSG
  • orange, RAL 2004, glänzendDORDOR
  • grau, RAL 7035, glänzendDGRDGR
  • gelb, RAL 1021, glänzendDGBDGB
  • blau, RAL 5024, glänzendDBLDBL
  • rot, RAL 3000, glänzendDRTDRT
  • grün, RAL 6017, glänzendDGNDGN

Einsatz
Kunststoff, Polyamid (PA)

  • glasfaserverstärkt
  • schwarz
  • Gewindebuchse
    Edelstahl 1.4305

RoHS

GN 603.1 Verstellbare Klemmhebel, Kunststoff, Gewindebuchse Edelstahl, mit Ausrastknopf Skizze
Technische Zeichnung ausblenden
GN 603.1 Verstellbare Klemmhebel, Kunststoff, Gewindebuchse Edelstahl, mit Ausrastknopf Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
l1d1d2d3h1h2h3h4
Rastweg		t
min.
30M 51215,529,56303,56
30M 61215,529,56303,510
44M 51215,529,5632,53,56
44M 61215,529,5632,53,510
63M 6151937,5843412
63M 8151937,5843413
78M 81923471254413
78M 101923471254417
95M 1221,526,554,51364,54,520
108M 12253054,51165,54,520

Artikelauswahl und -konfiguration
Grifflänge l1
Anschlussgewinde d1
Farbe (Ausrastknopf)
blau
gelb
grün
grau
orange
rot
schwarzgrau
Ausführungen

Grifflänge l1
Anschlussgewinde d1
Farbe (Ausrastknopf)
blau
gelb
grün
grau
orange
rot
schwarzgrau

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
4,16 €
zzgl. ges. Mehrwertsteuer 0,79 €
brutto 4,95 €
Sofort lieferbar
ELESA Code: 235101-C2
Beschreibung: ERX.44-SST M5-C2
Gewicht: 0,010 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
84879090
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:30 bis 17:00 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern
