Verstellbare Klemmhebel GN 503 (MRX.p)

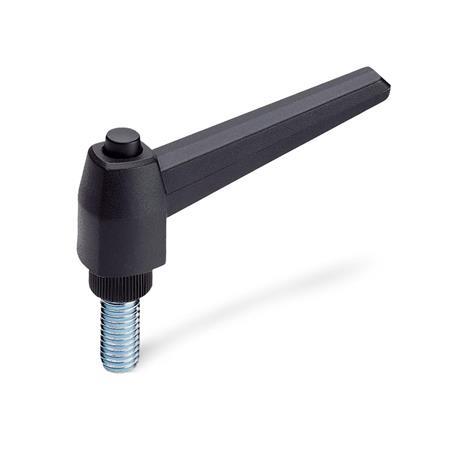

Verstellbare Klemmhebel GN 503: Kunststoff, Gewindezapfen Stahl, mit Ausrastknopf

Original design
code: MRX.p

Produktbeschreibung

Verstellbare Klemmhebel GN 503 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Einsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim "Loslassen" rastet der Griff selbsttätig wieder ein.

Der Ausrastknopf ermöglicht dabei ein müheloses Ausrasten. Diese Ausführung beschränkt sich allerdings auf Anwendungsfälle, bei denen eine Demontage des Hebels beim Einschrauben nicht erforderlich ist.

Ausführung

Griff
Kunststoff, Polyamid (PA)

glasfaserverstärkt
Einsatztemperatur -30°C bis +120 °C
schwarz, RAL 9005, mattSW

Ausrastkopf
Kunststoff, schwarz

Einsatz
Kunststoff, Polyamid (PA)

glasfaserverstärkt
schwarz
Gewindezapfen
Stahl verzinkt, blau passiviert

RoHS

Auf Anfrage

mit Edelstahl-Schraubeneinsatz
andere Farben

l₁	d₁	l₂	d₂	h₁	h₂	h₃	h₄ Rastweg

42	M 5	10	16	20	-	-	-	-	-	-	12	27	6	32	3,5
42	M 6	10	16	20	25	30	40	-	-	-	12	27	6	32	3,5
63	M 6	10	16	20	25	30	35	40	-	-	15	34	8	43	4
63	M 8	16	20	25	30	35	40	45	50	60	15	34	8	43	4
80	M 10	20	25	30	35	40	50	60	70	-	19	42	10	54	4
80	M 12	20	25	30	35	40	50	60	70	80	19	42	10	54	4
100	M 12	30	50	70	-	-	-	-	-	-	25	48	12	65	5
100	M 14	30	50	-	-	-	-	-	-	-	25	48	12	65	5
100	M 16	30	50	70	-	-	-	-	-	-	25	48	12	65	5

l₁

d₁

l₂

d₂

h₁

h₂

h₃

h₄
Rastweg
