GN 500 Verstellbare Klemmhebel Kunststoff, Gewindezapfen Stahl

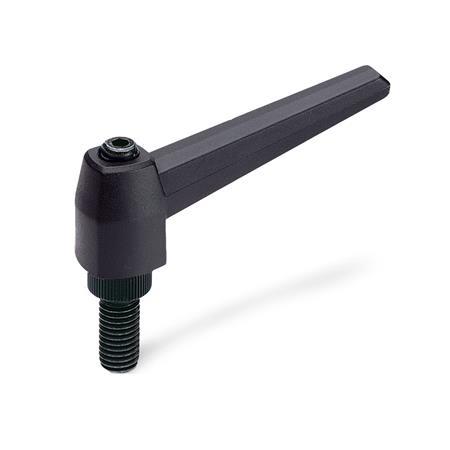

Verstellbare Klemmhebel GN 500: Kunststoff, Gewindezapfen Stahl
Original design
code: MR-p
Kunststoff-Eigenschaften

Produktbeschreibung

Verstellbare Klemmhebel GN 500 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Einsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden.

Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.

Ausführung

Griff
Kunststoff, Polyamid (PA)

  • glasfaserverstärkt
  • Einsatztemperatur -30°C bis +130 °C
  • schwarz, RAL 9005, mattSWSW

Einsatz
Kunststoff, Polyamid (PA)

  • glasfaserverstärkt
  • schwarz
  • Gewindezapfen / Halteschraube
    Stahl, brüniert

RoHS

Auf Anfrage

  • andere Farben
GN 500 Verstellbare Klemmhebel, Kunststoff, Gewindezapfen Stahl Skizze
Technische Zeichnung ausblenden
GN 500 Verstellbare Klemmhebel, Kunststoff, Gewindezapfen Stahl Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
l1d1l2d2d3d4h1h2h3h4
Rastweg
42M 5101620------121816276323,5
42M 6101620253040---121816276323,5
63M 6101620253040---152320348434
63M 8162025303540455060152320348434
80M 102025303540506070-1928244210544
80M 122025303540506070801928244210544
100M 12305070------2533314812655
100M 16305070------2533314812655

Artikelauswahl und -konfiguration
Grifflänge l1
Anschlussgewinde d1
Gewindelänge l2
Farbe
schwarz
Ausführungen

Grifflänge l1
Anschlussgewinde d1
Gewindelänge l2
Farbe
schwarz

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
3,62 €
zzgl. ges. Mehrwertsteuer 0,69 €
brutto 4,31 €
Sofort lieferbar
ELESA Code: 41201
Beschreibung: MR.40 p-M5x10-C9
Gewicht: 0,015 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
84879090
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:30 bis 17:00 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 500-42-M5-10-SWGN 500-42-M5-16-SWGN 500-42-M5-20-SWGN 500-42-M6-10-SWGN 500-42-M6-16-SWGN 500-42-M6-20-SWGN 500-42-M6-25-SWGN 500-42-M6-30-SWGN 500-42-M6-40-SWGN 500-63-M6-10-SWGN 500-63-M6-16-SWGN 500-63-M6-20-SWGN 500-63-M6-25-SWGN 500-63-M6-30-SWGN 500-63-M6-40-SWGN 500-63-M8-16-SWGN 500-63-M8-20-SWGN 500-63-M8-25-SWGN 500-63-M8-30-SWGN 500-63-M8-35-SWGN 500-63-M8-40-SWGN 500-63-M8-45-SWGN 500-63-M8-50-SWGN 500-63-M8-60-SWGN 500-80-M10-20-SWGN 500-80-M10-25-SWGN 500-80-M10-30-SWGN 500-80-M10-35-SWGN 500-80-M10-40-SWGN 500-80-M10-50-SWGN 500-80-M10-60-SWGN 500-80-M10-70-SWGN 500-80-M12-20-SWGN 500-80-M12-25-SWGN 500-80-M12-30-SWGN 500-80-M12-35-SWGN 500-80-M12-40-SWGN 500-80-M12-50-SWGN 500-80-M12-60-SWGN 500-80-M12-70-SWGN 500-80-M12-80-SWGN 500-100-M12-30-SWGN 500-100-M12-50-SWGN 500-100-M12-70-SWGN 500-100-M16-30-SWGN 500-100-M16-50-SWGN 500-100-M16-70-SW
