GN 306 Verstellbare Klemmhebel Zink-Druckguss, Einsatz Stahl, mit Außengewinde, mit Sonderzapfen

Verstellbare Klemmhebel GN 306 werden an Vorrichtungen zum werkzeuglosen Spannen, Andrücken oder Fixieren eingesetzt. Um eine günstige Spannposition zu erreichen, kann der Griff um das Maß h₄ ausgerückt und dann geschwenkt werden. Beim Loslassen rückt er federbelastet wieder in die Kerbverzahnung ein.

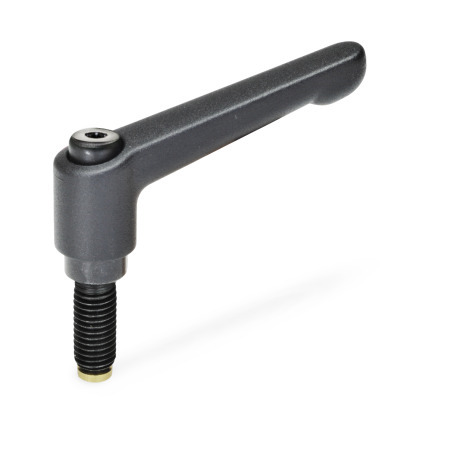

Der Druckzapfen der Form MS / KU vermeidet Druckstellen bzw. Beschädigungen am Spannpunkt. Die kegelförmige Spitze der Form KS ermöglicht ein einfaches Positionieren bzw. Zentrieren in einer entsprechenden Aufnahmebohrung. Durch die Kuppe der Form DZ wird ein punktförmiger Druckpunkt und Winkelausgleich erzielt.

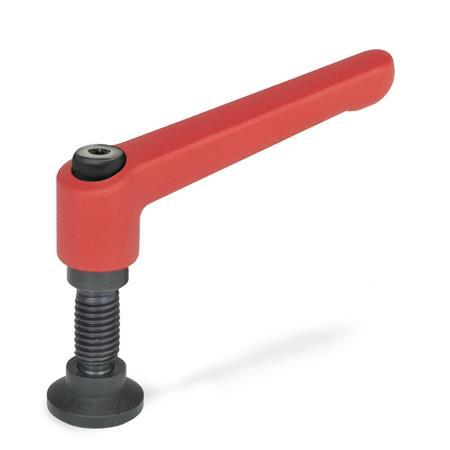

Das Druckstück der Formen KD / RD vergrößert die Auflagefläche und schützt Oberflächen vor Beschädigung. In Kombination mit dem Kugelzapfen bildet das Druckstück ein Kugelgelenk, das sich an unebene Spannflächen anpasst. Zudem wird verhindert, dass sich beim Spannen die Drehbewegung auf die Spannfläche überträgt.

Die Gummiummantelung der Form RD wirkt darüber hinaus rutschhemmend, dämpfend und geräuschreduzierend. Die einvulkanisierte Scheibe sorgt bei dieser Ausführung für eine hohe Belastbarkeit und Formstabilität.

Die Druckstücke sind demontierbar und werden unmontiert geliefert.

Ausführung

Griff
Zink-Druckguss
kunststoffbeschichtet

• schwarz, RAL 9005, strukturmattB
• orange, RAL 2004, strukturmattO
  nur Form MS / KU / DZ / ZK / KD
• rot, RAL 3000, strukturmattR
• silber, RAL 9006, strukturmattS
  nur Form MS / KU / DZ / ZK / KD

Einsatz / Halteschraube
Stahl, brüniert

• Festigkeitsklasse 5.8
• Kegelspitze gehärtet bei Form KS

Druckzapfen

• Messing bei Form MS
• Kunststoff, Polyacetal (POM) bei Form KU
• Stahl, gehärtet (Linsenkuppe) bei Form DZ

Druckstück

• Kunststoff, Polyacetal (POM) bei Form KD
  • Einsatztemperatur bis 80 °C
  • schwarz, matt
• Acrylnitril-Butadien-Kautschuk (NBR)
  bei Form RD
  • Härte 85 ±5 Shore A
  • Einsatztemperatur bis 120 °C
  • schwarz, matt
  • Scheibe Edelstahl 1.4301

RoHS

Auf Anfrage

• Griff in anderen Farben
• Flacher Griff (GN 302)
