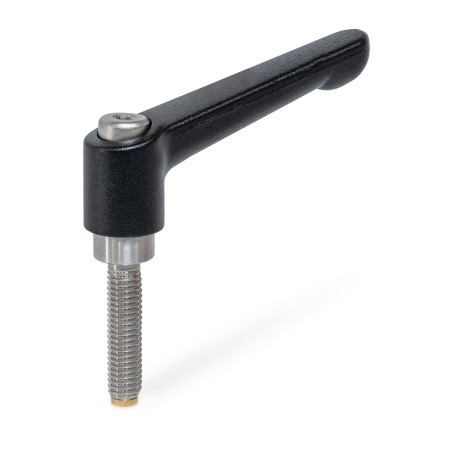

GN 306 Verstellbare Klemmhebel Zink-Druckguss, Einsatz Edelstahl, mit Außengewinde, mit Sonderzapfen

Verstellbare Klemmhebel GN 306 werden an Vorrichtungen zum werkzeuglosen Spannen, Andrücken oder Fixieren eingesetzt. Um eine günstige Spannposition zu erreichen, kann der Griff um das Maß h₄ ausgerückt und dann geschwenkt werden. Beim Loslassen rückt er federbelastet wieder in die Kerbverzahnung ein.

Der Druckzapfen der Form MSN / KUN vermeidet Druckstellen bzw. Beschädigungen am Spannpunkt.

Das Druckstück der Formen KDN / RDN vergrößert die Auflagefläche und schützt Oberflächen vor Beschädigung. In Kombination mit dem Kugelzapfen bildet das Druckstück ein Kugelgelenk, das sich an unebene Spannflächen anpasst. Zudem wird verhindert, dass sich beim Spannen die Drehbewegung auf die Spannfläche überträgt.

Die Gummiummantelung der Form RDN wirkt darüber hinaus rutschhemmend, dämpfend und geräuschreduzierend. Die einvulkanisierte Scheibe sorgt bei dieser Ausführung für eine hohe Belastbarkeit und Formstabilität.

Die Druckstücke sind demontierbar und werden unmontiert geliefert.

Ausführung

Griff
Zink-Druckguss
kunststoffbeschichtet

• schwarz, RAL 9005, strukturmattB
• rot, RAL 3000, strukturmattR

Einsatz / Halteschraube
Edelstahl 1.4305

Druckzapfen

• Messing bei Form MSN
• Kunststoff, Polyacetal (POM) bei Form KUN

Druckstück

• Kunststoff, Polyacetal (POM) bei Form KDN
  • Einsatztemperatur bis 80 °C
  • schwarz, matt
• Edelstahl 1.4305 bei Form NDN
  • O-Ring
    Fluor-Kautschuk (FKM)
  • Einsatztemperatur bis 200 °C
• Acrylnitril-Butadien-Kautschuk (NBR)
  bei Form RDN
  • Härte 85 ±5 Shore A
  • Einsatztemperatur bis 120 °C
  • schwarz, matt
  • Scheibe Edelstahl 1.4301

RoHS

Auf Anfrage

• Griff in anderen Farben
• Griff aus Edelstahl
