Maniglie a ripresa GN 604 (ERZ.p)

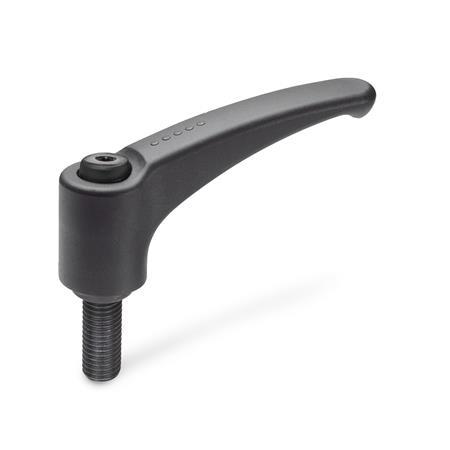

Maniglie a ripresa GN 604: Plastica, inserto acciaio, con filettatura esterna

Original design
code: ERZ.p

Colore: SG - grigio-nero, RAL 7021, finitura matt

Famiglia di prodotti Ergostyle

Le parti standard Ergostyle combinano ergonomia e funzionalità con un aspetto gradevole. Numerosi premi di design ne confermano l'altissima qualità. I prodotti Ergostyle si riconoscono dai cinque puntini.

design funzionale ed ergonomico
massima qualità del design (numerosi premi di design)

Mostra tutti i prodotti Ergostyle

Caratteristiche del materiale plastico

Descrizione del prodotto

Come tutti i prodotti della gamma Ergostyle®, le maniglie a ripresa GN 604 sono apprezzate per il loro stile, ma anche per la forma ergonomica.

Sollevando la leva si disinnesta la dentatura, consentendo una rotazione in qualunque direzione verso la nuova posizione. Rilasciando la leva, la dentatura ritorna automaticamente in presa.

Specifiche

Impugnatura
Plastica, poliammide (PA)

Rinforzo in fibra di vetro
Temperatura di esercizio -30 °C a +130 °C
grigio-nero, RAL 7021, finitura mattSG
arancione, RAL 2004, finitura mattOR

Ingranaggio anulare
Lega di zinco pressofusa

Inserto / vite di ritegno
Acciaio

Classe 5.8
Brunito

RoHS

l₁	d₁	l₂	d₂	d₃	h₁	h₂	h₃	h₄ Corsa

44	M 4	-	12	16	20	25	32	-	-	-	10	15,5	24,5	3,5	30,5	3,5
44	M 5	M 6	12	16	20	25	32	40	50	-	10	15,5	24,5	3,5	30,5	3,5
63	M 6	M 8	12	16	20	25	32	40	50	63	13,5	19	31	3,5	38,5	4
63	M 10	-	20	25	32	40	50	63	80	-	13,5	19	31	3,5	38,5	4
78	M 8	M 10	16	20	25	32	40	50	63	80	16	23	36	3,5	46,5	4
78	M 12	-	20	25	32	40	50	63	80	-	16	23	36	3,5	46,5	4
95	M 10	M 12	16	20	25	32	40	50	63	80	19	26,5	43	5	56,5	4
95	M 16	-	25	32	40	50	63	80	-	-	19	26,5	43	5	56,5	4

l₁

d₁

l₂

d₂

d₃

h₁

h₂

h₃

h₄
Corsa
