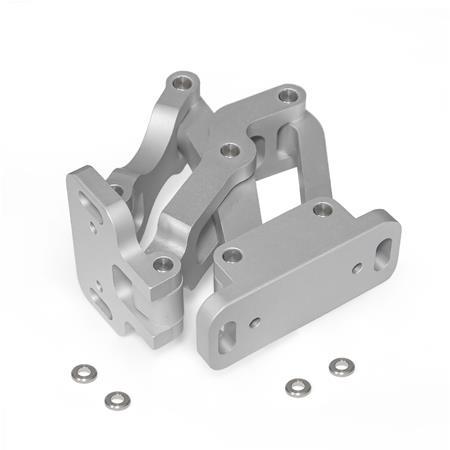

GN 7243 Cerniera a snodi multipli Alluminio, nascoste, angolo di apertura 120°

Le cerniere a snodi multipli si possono installare sul corpo di contenimento con le asole presenti sulle flange di fissaggio in posizione parallela o perpendicolare all'asse della cerniera, ottenendo così le due configurazioni di articolazione illustrate.

Le cerniere a snodi multipli sono regolabili nei tre piani durante l'installazione. Questo consente ad esempio di compensare tolleranze o di applicare le necessarie forze di compressione per le guarnizioni. Due piani sono regolabili tramite le asole parallele o perpendicolari nelle flange di fissaggio. Per correggere la posizione nel terzo piano è possibile usare le piastrine distanziali in acciaio INOX GN 7247.2. Per il fissaggio delle cerniere sono disponibili anche piastrine in acciaio INOX con fori filettati GN 7247.4 e piastrine in acciaio INOX con perni filettati GN 7247.6. Queste ultime possono essere saldate o inserite dall'esterno attraverso la parete e fissate in posizione. I fori d₂ alloggiano perni di tensionamento o posizionamento, semplificando l'installazione della cerniera ed evitando rotazioni o slittamenti non intenzionali sotto carico. I perni non possono essere rimossi per la successiva regolazione.

Porte, botole e sportelli possono essere incassati, posizionati a filo o inclinati. Gli spessori massimi delle pareti e le misure delle curve per le strutture in lamiera riportati di seguito dipendono dal tipo di installazione.

1. Flangia di fissaggio montata sul corpo di contenimento con asole parallele all'asse della cerniera:

2. Flangia di fissaggio montata sul corpo di contenimento con asole perpendicolari all'asse della cerniera:

Le varianti di design rappresentano condizioni di installazione standard. Se la posizione di installazione della cerniera viene modificata o una delle due pareti ha uno spessore inferiore a s oppure b, le dimensioni massime ottenibili cambiano indipendentemente l'una dall'altra. Questo consente in alcuni casi di installare una cerniera su pareti di spessore superiore a quanto specificato senza dover scegliere la misura più grande. Si consiglia pertanto di procedere a una prova pratica o a una semplice verifica della progettazione tramite CAD.

Il carico massimo della cerniera a snodi multipli riportato di seguito si riferisce a impieghi standard e funge da riferimento in caso di applicazioni diverse. Le forze risultanti determinano una leggera deformazione elastica, che può essere compensata all'occorrenza dalle varie opzioni di regolazione.

Attenersi alle istruzioni operative durante l'installazione, la messa in funzione iniziale e l'utilizzo. Le istruzioni sono accluse al prodotto e si trovano in formato digitale nella ganternorm.com.
