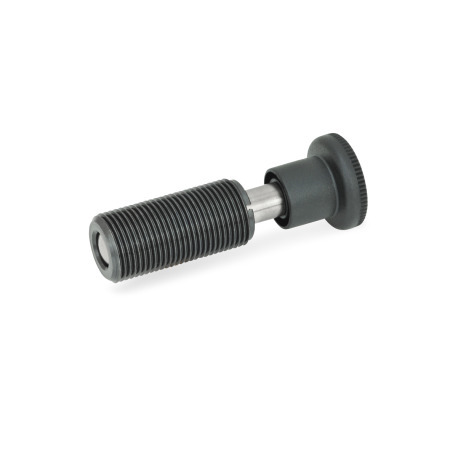

Pistoncini di posizionamento a molla GN 313

Materiale: ST - Acciaio
Tipo: A - Con manopola, senza controdado
N° identificativo: 1 - Perno del puntale senza filettatura interna

Elenco dei pistoncini di posizionamento a molla con leva Tolleranze fondamentali ISO Caratteristiche del materiale plastico

Descrizione del prodotto

In posizione di riposo, il perno del puntale dei pistoncini di posizionamento a molla GN 313 non sporge.

Può essere azionato manualmente o, nei tipi D e DK, meccanicamente (cilindro pneumatico, piastra a camme ecc.) e sporge solo per il tempo in cui viene azionato.

Utilizzando la filettatura interna con l'identificativo 2 sul lato di pressione è possibile ad esempio azionare speciali bulloni di pressione o tiranti.

I cacciaviti GN 613.1 (disponibili come accessori) abbreviano i tempi di montaggio e consentono di tenere il meccanismo in posizione durante il fissaggio del controdado. Il cacciavite viene inserito nel lato tra la manopola e la guida, dove si innesta nella fessura della guida.

Specifiche

Guida
AcciaioST
Brunito

Puntale
Acciaio INOX AISI 303
Nichelato

Manopola
Plastica, poliammide (PA)

Colore nero, finitura matt
Non rimovibile

Molla di compressione
Acciaio INOX AISI 316Ti

Controdado ISO 8675
Acciaio, brunito

RoHS

Accessorio

Attrezzi di montaggio GN 613.1 (N. articolo vedi tabella)

Il tuo referente

Cerchi un rappresentante Ganter vicino a te? Seleziona il paese desiderato.

d₁ Puntale -0,02/-0,05 Foro alesato H7	d₂	d₃	d₄	l₁	l₂	l₃ ≈	l₄ ≈	t min.	Carico molla in N iniziale	finale	Codice Attrezzi di montaggio

5	M 10 x 1	M 3	16	6	22	42	29	7	8	20	GN 613.1-5
6	M 12 x 1,5	M 4	19	7	26	49	35	7	9	28	GN 613.1-6
8	M 16 x 1,5	M 5	23	9	34	65	48	9	12	40	GN 613.1-8
10	M 20 x 1,5	M 6	28	11	43	78	57	12	22	50	GN 613.1-10
