Codifica: G - Corsa di bloccaggio con vite con terminale a sfera
Descrizione del prodotto

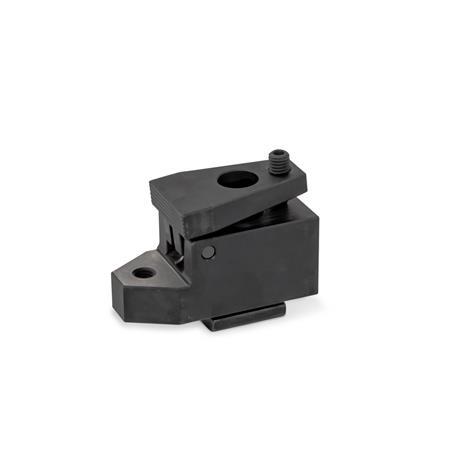

Con i morsetti laterali GN 9190.2, i pezzi vengono bloccati con una ganascia girevole. La forza di serraggio agisce lateralmente e dall'alto per tirare il pezzo verso il basso e bloccarlo contro gli arresti fissi e la superficie di appoggio. La filettatura integrata nel supporto accoglie eventuali elementi di posizionamento o di sostegno, a seconda delle necessità.
La corsa di bloccaggio della ganascia risulta dalla profondità di avvitatura della filettatura di bloccaggio d4. Quando la vite di serraggio viene allentata, la ganascia viene richiamata dalla forza della molla. L'altezza totale ridotta dei morsetti laterali consente di lavorare il pezzo su tutta la superficie.
I morsetti laterali possono essere avvitati direttamente, ad esempio in una piastra di montaggio, oppure fissati alle tavole della macchina con cave a T. Possono inoltre essere montati in qualsiasi posizione perpendicolare alla cava a T utilizzando i blocchetti di sostegno scanalati GN 9190.3, disponibili come accessori.
Specifiche
Meccanismi di bloccaggio
Acciaio
- Temprato
- Brunito
Kit di fissaggio
- Tassello per cave a T
Acciaio sottoposto a trattamento termico- Classe 10
- brunito
- Vite a testa cilindrica ISO 4762
Acciaio- Classe 12.9
- brunito
Vite con terminale a sfera con codifica G
Acciaio sottoposto a trattamento termico
- brunito
- Sfera temprata
Maniglia a ripresa con codifica K
- Impugnatura
Lega di zinco pressofusa
Rivestimento con polveri colore
nero, RAL 9005, finitura testurizzata - Inserto / vite di fissaggio
- Acciaio, brunito
- Sfera temprata
RoHS
