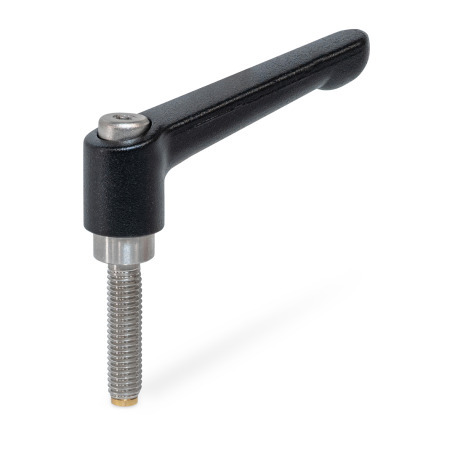

GN 306 Maniglie a ripresa Lega di zinco pressofusa, inserto acciaio INOX, con perni filettati, con puntali speciali

Le leve manuali regolabili GN 306 vengono utilizzate in dispositivi per il serraggio, la compressione o il fissaggio senza attrezzi. Per rendere comoda la posizione di serraggio, è possibile sollevare la manopola della quota h₄ e quindi ruotarla. Una volta rilasciata, torna a scatto nella dentellatura per effetto della pressione della molla.

Il puntale dei tipi MSN/KUN aiuta a prevenire segni di compressione o danni al pezzo serrato.

Lo spintore dei modelli KDN/RDN amplia la superficie di contatto per proteggere le superfici da eventuali danni. In combinazione con l'estremità sferica, lo spintore forma un giunto sferico che si adatta alle superfici di serraggio irregolari.Inoltre evita di trasferire il movimento di rotazione alla superficie di presa durante il serraggio.

Il rivestimento in gomma del tipo RDN impedisce inoltre lo slittamento, genera un effetto ammortizzante e riduce il rumore. In questa versione, il disco è avvolto da gomma vulcanizzata per garantire elevata capacità di carico e stabilità dimensionale.

Gli spintori sono rimovibili e vengono forniti non montati.

Specifiche

Impugnatura
Lega di zinco pressofusa
Rivestimento con polveri

• Nero, RAL 9005, finitura testurizzataB
• Rosso, RAL 3000, finitura testurizzataR

Inserto / Vite di fissaggio
Acciaio INOX AISI 303

Punto di spinta

• Ottone per tipo MSN
• Plastica, poliacetale (POM) per tipo KUN

Spintore

• Plastica, poliacetale (POM) per tipo KDN
  • Temperatura di esercizio fino a 80 °C
  • Nero, finitura matt
• Acciaio INOX AISI 303 per tipo NDN
  • O-ring
    Gomma al fluoro (FKM)
  • Temperatura di esercizio fino a 200 °C
• Gomma di butadiene acrilonitrile (NBR) per tipo RDN
  • Durezza 85 ±5 Shore A
  • Temperatura di esercizio fino a 120 °C
  • Nero, finitura matt
  • Disco acciacio INOX AISI 304

RoHS

Su richiesta

• Maniglia in altri colori
• Maniglia piatta (GN 302)
