GN 300 Maniglie a ripresa Lega di zinco pressofusa, Inserto in acciaio, con filettatura interna / foro alesato

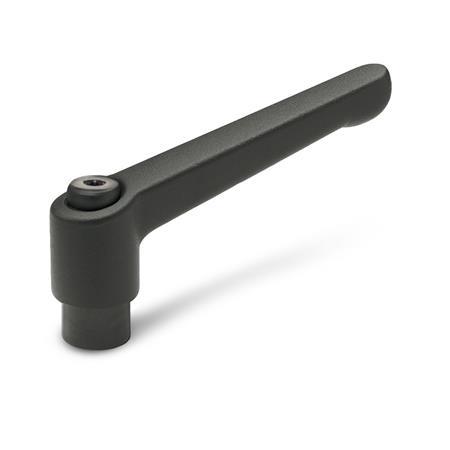

Maniglie a ripresa GN 300: Lega di zinco pressofusa, Inserto in acciaio, con filettatura interna / foro alesato
Colore: SW - nero, RAL 9005, finitura testurizzata
Tolleranze fondamentali ISO

Descrizione del prodotto

Le maniglie a ripresa GN 300 sono particolarmente indicate per tutte le applicazioni con limitati spazi di manovra o quando la leva deve assumere una posizione particolare. L’inserto centrale è collegato alla leva tramite dentature facili da disimpegnare.

Tirando la leva si disimpegnano le dentature e la leva può essere ruotata nella posizione di serraggio ideale. Rilasciando la leva, la dentature ritornano automaticamente in presa.

Specifiche

Impugnatura
Lega di zinco pressofusa

  • Rivestimento con polveri
    nero, RAL 9005, finitura testurizzataSWSW
    nero, RAL 9005, finitura satinataSZSZ
    arancione, RAL 2004, finitura testurizzataOSOS
    rosso, RAL 3000, finitura testurizzataRSRS
    argento, RAL 9006, finitura testurizzataSRSR
  • CromatoCRCR
  • Non rivestitoRHRH
    Burattato

Inserto / vite di fissaggio
Acciaio, brunito

RoHS

Su richiesta

Con filettature in pollici

GN 300 Maniglie a ripresa, lega di zinco pressofusa, Inserto in acciaio brunito, con filettatura interna / foro alesato disegno
Nascondi disegno tecnico
GN 300 Maniglie a ripresa, lega di zinco pressofusa, Inserto in acciaio brunito, con filettatura interna / foro alesato disegno

Opzioni articolo / Tabella
Mostra / Nascondi colonne
l1d1
Filettatura		d2 H7
Foro alesato		d3d4h1h2h3h4
Corsa		t
min.
22M 3M 4M 5B 4B 5810,518,522335
30M 3----101324,54313,57
30M 4M 5M 6B 5B 6101324,54313,59
45M 4M 5M 6B 5B 6101324,54343,59
63M 6M 8-B 8-13,517,5316,545411
78M 8M 10M 12B 8B 10162136854414
92M 10M 12-B 12-1924431164417
108M 12M 14M 16B 12B 16233050,51275522

Selezione e configurazione articolo
Lunghezza impugnatura l1
Filettatura di collegamento d1
Foro di attacco d2
Colore
Cromato
arancione
Non rivestito
rosso
argento
nero
nero
Specifiche

Lunghezza impugnatura l1
Filettatura di collegamento d1
Foro di attacco d2
Colore
Cromato
arancione
Non rivestito
rosso
argento
nero
nero

Parte selezionata (Come ordinare)

Totale (netto)
4,04 €
più IVA 0,77 €
lordo 4,81 €
In magazzino
Peso: 0,013 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
84879090
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
