DIN 468 Manovelle Ghisa

Foto

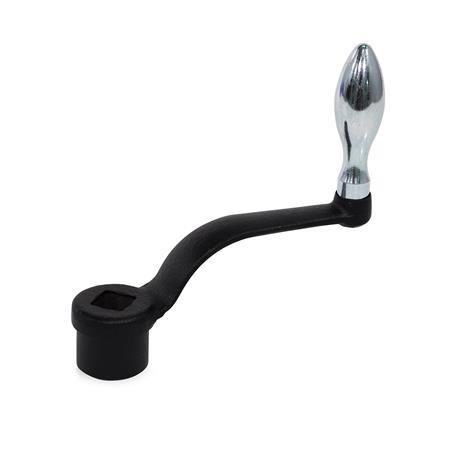

Bohrungskennzeichen: V - Con quadro
Tipo: F - Con impugnatura fissa

DIN 468 Manovelle, ghisa Bohrungskennzeichen: B - Foro alesato
Tipo: D - Con impugnatura girevole

DIN 468 Manovelle, ghisa Bohrungskennzeichen: B - Foro alesato
Tipo: F - Con impugnatura fissa

DIN 468 Manovelle, ghisa Bohrungskennzeichen: V - Con quadro
Tipo: D - Con impugnatura girevole

Scheda Tecnica DIN 468 Stampa questa pagina Forature trasversali GN 110 Tolleranze fondamentali ISO

Descrizione del prodotto

Informazioni

I fori del mozzo d₁ H7 non sono previsti nel foglio di normalizzazione ufficiale.

Specifiche

Corpo
Ghisa (GGG)

Rivestimento con polveri
nero, finitura strutturata
Superficie del mozzo lavorata

Impugnature fisse ogivali DIN 39
Impugnature girevoli DIN 98

RoHS

Disegno tecnico

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo

F	Con impugnatura fissa
D	Con impugnatura girevole

Mostra / Nascondi colonne

Lunghezza l	s H11 Quadro		e min. (Colonna 1)	(Colonna 2)	d₁ H7 Foro alesato	d₂	h₁	h₂	h₃ ≈	h₄ ≈ Tipo D	Tipo F	Ø Impugnatura

63	V 10	-	13,1	-	-	20	20	11	32	54,5	50	16
80	V 10	V 12	13,1	16,1	B 8	24	24	13	38	61	56	18
100	V 12	V 14	16,1	18,1	B 10	28	28	13	48	67	64	20
125	V 14	V 17	18,1	22,2	B 10	34	34	14	55	76	72	22
160	V 17	V 19	22,2	25,2	B 14	38	38	14	65	83	80	25
200	V 19	V 22	25,2	28,2	B 17	44	44	21	78	96,5	90	28
250	V 22	V 24	28,2	32,2	B 17	48	48	21	90	105,5	100	32
315	V 24	V 27	32,2	36,2	B 20	54	54	26	105	117	112	36

Selezione e configurazione articolo

Apri configuratore 3D

Forature trasversali GN 110 (ordine speciale)

Mostra / Nascondi colonne

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Lunghezza l Versione standard	Lunghezza l Volantini DIN 950 / GN 949 per Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d₂ H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

13,88 €

più IVA 2,64 €
lordo 16,52 €

In magazzino

Peso: 0,114 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 50,00 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 55, in vigore dal 1° settembre 2022, più IVA valida solo per la Germania.
