GN 351 Gummipuffer mit Durchgangsbohrung

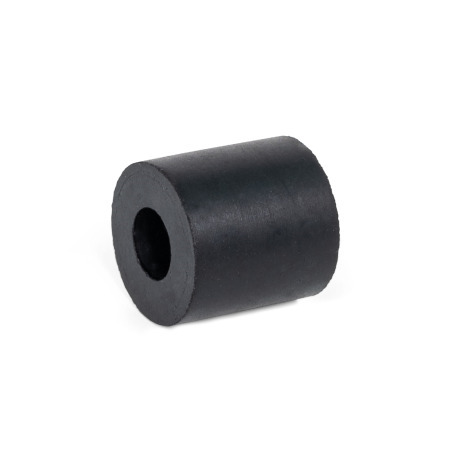

Gummipuffer GN 351: mit Durchgangsbohrung
Bauartenübersicht Schwingungsdämpfer / Anschlagpuffer / Gummipuffer Konstruktionshinweise Anschlagpuffer / Gummipuffer Federkennwerte GN 351 / GN 451 Kunststoff-Eigenschaften

Produktbeschreibung

Gummipuffer GN 351 eignen sich zur elastischen Lagerung von Aggregaten wie Motoren, Kompressoren und Pumpen. Dabei erfolgt die Befestigung flexibel z. B. mittels Standardschrauben.

Ausführung

Gummi
Naturkautschuk (NR), schwarz

  • Einsatztemperatur -40 °C bis +80 °C
  • Härte Shore A ±5
    • weich40
    • mittel55
    • hart70

RoHS

GN 351 Gummipuffer mit Durchgangsbohrung Skizze
Technische Zeichnung ausblenden
GN 351 Gummipuffer mit Durchgangsbohrung Skizze

Artikelvarianten / Tabelle

Form

BDurchgangsbohrung
Spalten ein-/ausblenden
d1hd2
15121520--6,5
2015202530-8,5
25152025304010,5
30203040--13,5
4020304050-13,5
50304050--17
603060---17
8030405080-21
100304080--21

Artikelauswahl und -konfiguration
Außendurchmesser d1
Höhe h
Bohrungsdurchmesser d2
Form

Härte



Ausführungen



Außendurchmesser d1
Höhe h
Bohrungsdurchmesser d2
Form

Härte



Konstruktionshinweise
f59a341a-6f8d-44f7-a416-38eb26fd88ff

Gummi- und Anschlagpuffer nehmen vorzugsweise Druckkräfte auf. Belastungen auf Zug, Scherung, Biegung und Torsion können begrenzt eingeleitet werden, wirken sich aber negativ auf die Lebensdauer aus. Die Angaben zur Belastbarkeit im jeweiligen Normblatt bzw. technischen Anhang sind unverbindliche Richtwerte. Ein Überschreiten kann ebenfalls zur Reduzierung der Lebensdauer bzw. zum unmittelbaren Bauteilversagen führen.

Die Beispiele zeigen, wie bei ungünstigen Belastungsfällen durch einfache Anpassung der Konstruktion eine günstige Anordnung mit Druckbelastung erreicht wird.

Die Lebensdauer von Elastomer-Elementen wird durch Umweltbedingungen wie z. B. UV-Strahlung, Witterung, Kohlenwasserstoffe und Chemikalien, sowie durch Alterung beeinträchtigt. Eine entsprechend geschützte Platzierung wirkt sich günstig auf die Lebensdauer aus.

Konstruktionsbeispiele

ungünstig

günstig
6ecd5af9-5685-4032-8177-f30409240f71 bc2813b2-50ab-43c8-8d8a-d0da38016199
2da6de17-7f53-4871-9a11-f9da6716a45b c432a895-d14c-4d00-b726-a700e0244629

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
1,32 €
zzgl. ges. Mehrwertsteuer 0,25 €
brutto 1,57 €
Sofort lieferbar
Gewicht: 0,002 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
40169991
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

CAD-Daten

Erklärvideo für CAD-Downloads

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:30 bis 17:00 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 351-15-12-6,5-B-40GN 351-15-12-6,5-B-55GN 351-15-12-6,5-B-70GN 351-15-15-6,5-B-40GN 351-15-15-6,5-B-55GN 351-15-15-6,5-B-70GN 351-15-20-6,5-B-40GN 351-15-20-6,5-B-55GN 351-15-20-6,5-B-70GN 351-20-15-8,5-B-40GN 351-20-15-8,5-B-55GN 351-20-15-8,5-B-70GN 351-20-20-8,5-B-40GN 351-20-20-8,5-B-55GN 351-20-20-8,5-B-70GN 351-20-25-8,5-B-40GN 351-20-25-8,5-B-55GN 351-20-25-8,5-B-70GN 351-20-30-8,5-B-40GN 351-20-30-8,5-B-55GN 351-20-30-8,5-B-70GN 351-25-15-10,5-B-40GN 351-25-15-10,5-B-55GN 351-25-15-10,5-B-70GN 351-25-20-10,5-B-40GN 351-25-20-10,5-B-55GN 351-25-20-10,5-B-70GN 351-25-25-10,5-B-40GN 351-25-25-10,5-B-55GN 351-25-25-10,5-B-70GN 351-25-30-10,5-B-40GN 351-25-30-10,5-B-55GN 351-25-30-10,5-B-70GN 351-25-40-10,5-B-40GN 351-25-40-10,5-B-55GN 351-25-40-10,5-B-70GN 351-30-20-13,5-B-40GN 351-30-20-13,5-B-55GN 351-30-20-13,5-B-70GN 351-30-30-13,5-B-40GN 351-30-30-13,5-B-55GN 351-30-30-13,5-B-70GN 351-30-40-13,5-B-40GN 351-30-40-13,5-B-55GN 351-30-40-13,5-B-70GN 351-40-20-13,5-B-40GN 351-40-20-13,5-B-55GN 351-40-20-13,5-B-70GN 351-40-30-13,5-B-40GN 351-40-30-13,5-B-55GN 351-40-30-13,5-B-70GN 351-40-40-13,5-B-40GN 351-40-40-13,5-B-55GN 351-40-40-13,5-B-70GN 351-40-50-13,5-B-40GN 351-40-50-13,5-B-55GN 351-40-50-13,5-B-70GN 351-50-30-17-B-40GN 351-50-30-17-B-55GN 351-50-30-17-B-70GN 351-50-40-17-B-40GN 351-50-40-17-B-55GN 351-50-40-17-B-70GN 351-50-50-17-B-40GN 351-50-50-17-B-55GN 351-50-50-17-B-70GN 351-60-30-17-B-40GN 351-60-30-17-B-55GN 351-60-30-17-B-70GN 351-60-60-17-B-40GN 351-60-60-17-B-55GN 351-60-60-17-B-70GN 351-80-30-21-B-40GN 351-80-30-21-B-55GN 351-80-30-21-B-70GN 351-80-40-21-B-40GN 351-80-40-21-B-55GN 351-80-40-21-B-70GN 351-80-50-21-B-40GN 351-80-50-21-B-55GN 351-80-50-21-B-70GN 351-80-80-21-B-40GN 351-80-80-21-B-55GN 351-80-80-21-B-70GN 351-100-30-21-B-40GN 351-100-30-21-B-55GN 351-100-30-21-B-70GN 351-100-40-21-B-40GN 351-100-40-21-B-55GN 351-100-40-21-B-70GN 351-100-80-21-B-40GN 351-100-80-21-B-55GN 351-100-80-21-B-70
