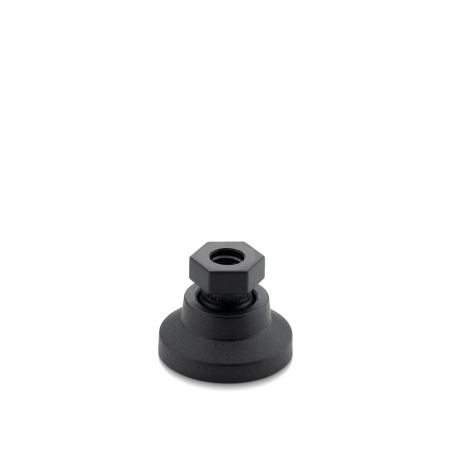

GN 343.9 Gelenkfüße Kunststoff, mit Innengewinde

Gelenkfüße GN 343.9 werden aus Kunststoff hergestellt und sind dadurch leicht, korrosionsbeständig und elektrisch isolierend. Sie werden zum Aufstellen und Nivellieren von Maschinen, Geräten oder Vorrichtungen
verwendet. Das Innengewinde kann direkt zur platzsparenden Befestigung verwendet werden oder nimmt anwendungsspezifische Gewindezapfen z. B. von Abstandshaltern oder Gewindespindeln auf.

Die Geometrie des Fußtellers verteilt die Last auf einen großen Bereich und bewirkt in Kombination mit dem hochwertigen Kunststoff eine hohe statische Belastbarkeit. Die Gelenkfüße werden montiert geliefert, sind aber demontierbar.

Die in der Tabelle angegebenen Werte der statischen Belastbarkeit sind unverbindliche Richtwerte, bei deren Überschreitung es zur Verformung bzw. zum Bauteilversagen kommen kann. Die Krafteinleitung muss über die Planfläche des Außensechskants erfolgen.

Ausführung

Fußteller
Kunststoff, Polyamid (PA)

• glasfaserverstärkt
• schwarz, matt

Gelenkkugel
Kunststoff, Polyamid (PA-HP)

• glasfaserverstärkt
• schwarz, matt

Gummiauflage bei Form AG
Acrylnitril-Butadien-Kautschuk (NBR)
Härte 70 Shore A, schwarz

Einsatztemperatur -30 °C bis +100 °C

RoHS
