ELESA original design

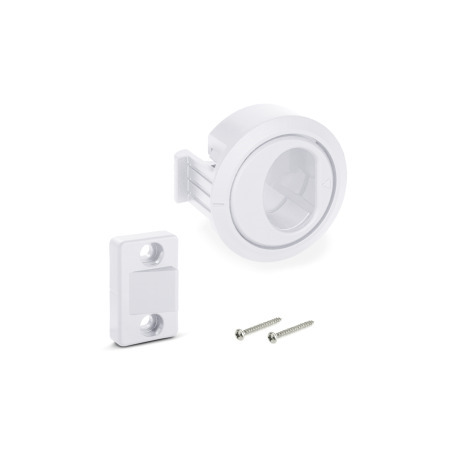

Schnappverschlüsse GN 449.4 kombinieren die Funktion einer Griffmulde mit der eines Schnappverschlusses und ermöglichen auf einfache Weise die Zuhaltung von Türen und Klappen.
Die Montagebohrung muss gemäß den in den Montagehinweisen angegebenen Maßen ausgeführt werden. Zur Montage wird zunächst der Frontrahmen in die Bohrung des Türkörpers eingesetzt und dann das Gehäuse von hinten bis an die Rückseite aufgeschoben. Mit den zwei mitgelieferten Blechschrauben werden Gehäuse und Frontrahmen miteinander verschraubt.
Abschließend wird das Schnappelement anhand der Referenzmarkierungen ausgerichtet und an den Rahmen bzw. das Profil montiert.
Frontrahmen
Kunststoff (Polyacetal POM)
Gehäuse / Schnappelement
Kunststoff (Polyamid PA)
Farbe
schwarz, mattSW
Blechschrauben ISO 7049-ST3,5x19
Edelstahl
RoHS
| d1 | l1 | Wandstärke Nenngröße | s | a Profilquerschnitt | b | d2 | d3 | d4 | h1 | h2 | h3 | h4 | l2 | l3 | l4 | l5 | l6 | m1 | m2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 59 | 15 | A 1 | 1...10 | 30 | 44 | 57 | 50 | 5,1 | 33 | 25 | 3,5 | 23 | 28 | 5 | 34 | 8 | 19,5 | 30 | 6,3 |
| 59 | 20 | A 1 | 1...10 | 40 | 44 | 57 | 50 | 5,1 | 33 | 25 | 3,5 | 23 | 28 | 5 | 34 | 8 | 19,5 | 30 | 6,3 |
