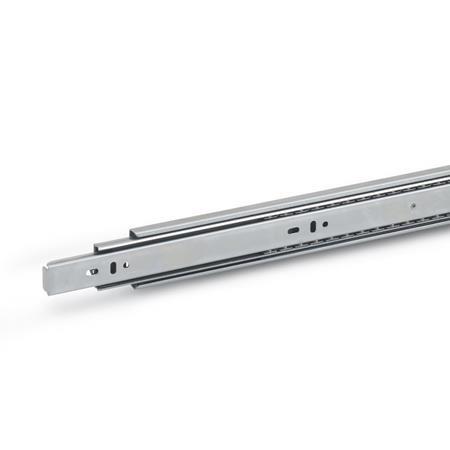

GN 1450 Edelstahl-Teleskopschienen mit Vollauszug, Belastbarkeit bis 480 N

Edelstahl-Teleskopschienen GN 1450: mit Vollauszug, Belastbarkeit bis 480 N
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Edelstahl-Gueteklasse-2

Produktfamilie Edelstahl-Güteklasse 2

Das Ganter-Produktsortiment enthält zahlreiche Normelemente, die aus hochlegierten, nichtrostenden Edelstählen hergestellt sind. Deren einzigartige Eigenschaften führen zu einer breiten Anwendung in vielen Industriezweigen. Hauptgrund dafür ist die Rost- und Korrosionsbeständigkeit der Werkstoffe und die damit einhergehende Wertstabilität und Haltbarkeit von Anlagen und Einrichtungen.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
FDA

FDA konform

Produktbeschreibung

Edelstahl-Teleskopschienen GN 1450 werden vertikal und paarweise verbaut. Der Hub erreicht ≈ 100 % der Nennlänge l1 (Vollauszug).

Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen. Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.

Ausführung

  • Schienenprofil und Kugeln
    EdelstahlNI
    nichtrostend, 1.4301
  • Kugelkäfig Außenschiene
    Kunststoff
  • Kugelkäfig Innenschiene
    Edelstahl
    nichtrostend, 1.4301
  • Stoppgummi und Trennfunktion
    Kunststoff / Elastomer
  • Schmiermittel
    Wälzlagerfett, FDA-konform
  • Einsatztemperatur -20 °C bis 100 °C

RoHS

Auf Anfrage

  • andere Längen und Bohrungsabstände
  • andere Befestigungsoptionen
GN 1450 Edelstahl-Teleskopschienen mit Vollauszug, Belastbarkeit bis 480 N Skizze
Technische Zeichnung ausblenden
GN 1450 Edelstahl-Teleskopschienen mit Vollauszug, Belastbarkeit bis 480 N Skizze

Artikelvarianten / Tabelle

Form

Fmit Stoppgummi, Arretierung hinten, Trennfunktion

Kennziffer

1Befestigung über Durchgangsbohrungen
Spalten ein-/ausblenden
l1l2 +3 / -3
Hub		l3Fs pro Paar in N
bei 10.000 Zyklen
bei 50.000 Zyklen
300300600430310
350350700450330
400400800480360
450450900480360
5005001000450330
5505501100430310
6006001200410310

Artikelauswahl und -konfiguration
Länge l1
Form

Kennziffer

Werkstoff

Länge l1
Form

Kennziffer

Werkstoff

Montagebohrungen - Außenschiene
Zeichnung Montagebohrungen außen GN 1450
Spalten ein-/ausblenden
l1a9a10a11a12a13a14
300------
350309-----
400-323339--373
450361,5387403---
500361,5387403451467-
550361,5387403451467501
600361,5387403515531565

Montagebohrungen - Innenschiene
Zeichnung Montagebohrung innen GN 1450
Spalten ein-/ausblenden
l1i4i5i6i7i8i9
300129,5145,5155257,5273,5283
350161,5177,5187289,5305,5315
400193,5209,5219353,5369,5379
450193,5209,5219385,5401,5411
500225,5241,5251449,5465,5475
550257,5273,5283481,5497,5507
600289,5305,5315545,5561,5571

Befestigungsschrauben

Um die genannten Belastungskräfte FS sicher in die Umgebungskonstruktion abzuleiten, müssen alle vorhandenen Durchgangsbohrungen der Außen- sowie Innenschiene mit Ø 4,5 verwendet werden. Alternativ stehen in der Außenschiene Bohrungen mit Ø 6,3 für Euroschrauben zur Verfügung. Die Langlöcher Ø 4,5 x 4,8 dienen bei Bedarf ebenfalls zur Befestigung und erleichtern das Justieren bei der Montage. Das Weglassen von Befestigungsschrauben reduziert die angegebene Belastbarkeit entsprechend. Die Montage kann mit folgenden Schrauben durchgeführt werden:

Bezeichnung - Norm
Halbrundkopfschraube
mit Innensechskant ISO 7380
Flachkopfschraube
mit Kreuzschlitz ISO 7045
Linsenkopf-Blechschraube
mit Kreuzschlitz ISO 7049

Außenschiene

M 4

M 4

ST 3,9 / 4,2

Innenschiene

M 4

M 4

ST 3,9 / 4,2

Stoppgummi, Arretierung hinten
Zeichnung Stoppgummi GN 1450

Die Stoppgummi der Form F dämpfen das Anschlagen der Schiene in der jeweiligen Endstellung. Dadurch wird die Geräuschentwicklung minimiert und die Lebensdauer erhöht. Teils versteckt, teils sichtbar an den Schienen angebracht sind sie bzgl. Gestalt, Werkstoff und Härte auf die jeweiligen Anforderungen abgestimmt.
In der hinteren Endlage übernimmt der Stoppgummi zusätzlich eine Arretierfunktion. Diese äußert sich durch eine leichte Hemmung beim Öffnen und Schließen der Schiene.
Treten in Auszugsrichtung größere statische oder dynamische Belastungen auf, sollten diese durch externe Anschlagelemente aufgenommen werden.

Trennfunktion
Zeichnung Trennfunktion GN 1450

Die Form F verfügt zusätzlich über eine Trennfunktion, durch welche sich der Auszug im Bereich der Mittel- und Innenschiene komplett voneinander trennen lässt. Dies erleichtert zum einen die Montage, zum anderen kann der Auszug z. B. bei häufigen Wartungsarbeiten an dahinter liegenden Bauteilen schnell entnommen werden.

Der Trennvorgang der Teleskopschiene wird schnell und einfach durch Drücken des Entriegelungshebels in ausgefahrener Position aktiviert, so dass die Innenschiene nach vorne herausgezogen werden kann.

Um die Schienen wieder zu verbinden werden die Kugelkäfige in die vordere Endposition gebracht. Anschließend wird die Innenschiene zum hinteren Endanschlag eingeschoben wo sie automatisch einrastet.

Einem versehentlichen Trennen der Schiene wird durch die geschützte Anordnung der Entriegelungsmechanik vorgebeugt.
Zeichnung Trennfunktion GN 1450

Hinweis zur Belastbarkeit

Die maximale Belastbarkeit von Teleskopschienen hängt vom Schienenquerschnitt und von der Nennlänge l1 sowie dem sich daraus ergebenden Hub l2 ab. Des Weiteren haben die Auszugsbreite, die verwendeten Schienenwerkstoffe und Bauteile der Ausstattungsoptionen, wie z. B. dem gedämpften Selbsteinzug, einen entsprechenden Einfluss.
Die Angaben für die maximale Belastbarkeit der Teleskopschienen wurden in Dauertests unter den nachfolgenden Bedingungen ermittelt:

  • Schienenanordnung vertikal im Paar
  • Beachtung aller Montagehinweise
  • verwindungssteifer Versuchsaufbau
  • gleichmäßige Verteilung der maximalen Last FS über die gesamte Auszugsfläche
  • Standardschienenabstand 450 mm
  • 10.000, 50.000 bzw. 100.000 Prüfzyklen
    (einmal Aus- und Einfahren = ein Zyklus)
  • schrittweise Erhöhung der Last

 Zeichnung Belastbarkeit Teleskopschienen

Im Anschluss an jeden Testabschnitt wurden Verschleiß, Laufverhalten und die max. Durchbiegung beurteilt.

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
50,30 €
zzgl. ges. Mehrwertsteuer 9,56 €
brutto 59,86 €
Sofort lieferbar
inkl. Materialzuschlag: 1,39 €
Der Materialzuschlag ist im angezeigten Preis schon enthalten.
Gewicht: 0,890 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
83024200
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
