DIN 908

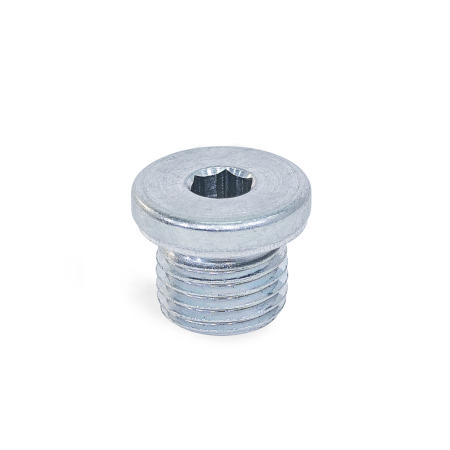

Verschlussschrauben Stahl / Edelstahl, mit Bund, mit Innensechskant
Technische Zeichnung ausblenden
Artikelvarianten / Tabelle
Form
A ohne Dichtring
AC mit Kupfer-Dichtring
AA mit Aluminium-Dichtring
AN mit Edelstahl-Dichtring
Spalten ein-/ausblenden
d1 Stahl ST Edelstahl A4 d2 h14 d3 d4 Dichtung l1 ±0,2 l2 +0,5 s sw
M 8 x 1
M 10 x 1
M 12 x 1,5
M 14 x 1,5
M 16 x 1,5
M 18 x 1,5
M 20 x 1,5
M 22 x 1,5
M 24 x 1,5
M 26 x 1,5
M 27 x 2
M 30 x 1,5
M 33 x 2
M 42 x 2
M 48 x 2
G 1/8
G 1/4
G 3/8
G 1/2
G 3/4
G 1
G 1 1/4
G 1 1/2
M 8 x 1
M 10 x 1
M 12 x 1,5
M 14 x 1,5
M 16 x 1,5
M 18 x 1,5
M 20 x 1,5
M 22 x 1,5
M 24 x 1,5
G 1/8
G 1/4
G 3/8
G 1/2
G 3/4
G 1
G 1 1/4
G 1 1/2
12
14
17
18
19
21
22
23
25
26
27
29
31
32
36
39
49
55
8,3
10
10,3
12,3
13,4
14,3
16,3
17
18,3
20,3
21,3
22,3
24,3
26,3
26,7
27,3
30,3
33,3
33,5
42,2
42,3
48,1
48,3
11,5
13,5
16
18
20
21
22
24
26
27
29
31
32
36
39
49
55
8
12
14
16
3
4
5
1
1,5
2
4
5
6
8
10
12
17
22
24
M 8 x 1 M 8 x 1 12 8,3 11,5 8 3 1 4
M 10 x 1 M 10 x 1 14 10,3 13,5 8 3 1 5
M 12 x 1,5 M 12 x 1,5 17 12,3 16 12 3 1,5 6
M 14 x 1,5 M 14 x 1,5 19 14,3 18 12 3 1,5 6
M 16 x 1,5 M 16 x 1,5 21 16,3 20 12 3 1,5 8
M 18 x 1,5 M 18 x 1,5 23 18,3 22 12 4 1,5 8
M 20 x 1,5 M 20 x 1,5 25 20,3 24 14 4 1,5 10
M 22 x 1,5 M 22 x 1,5 27 22,3 27 14 4 1,5 10
M 24 x 1,5 M 24 x 1,5 29 24,3 29 14 4 2 12
M 26 x 1,5 - 31 26,3 31 16 4 2 12
M 27 x 2 - 32 27,3 32 16 4 2 12
M 30 x 1,5 - 36 30,3 36 16 4 2 17
M 33 x 2 - 39 33,3 39 16 5 2 17
M 42 x 2 - 49 42,3 49 16 5 2 22
M 48 x 2 - 55 48,3 55 16 5 2 24
G 1/8 G 1/8 14 10 13,5 8 3 1 5
G 1/4 G 1/4 18 13,4 18 12 3 1,5 6
G 3/8 G 3/8 22 17 21 12 3 1,5 8
G 1/2 G 1/2 26 21,3 26 14 4 1,5 10
G 3/4 G 3/4 32 26,7 32 16 4 2 12
G 1 G 1 39 33,5 39 16 5 2 17
G 1 1/4 G 1 1/4 49 42,2 49 16 5 2 22
G 1 1/2 G 1 1/2 55 48,1 55 16 5 2 24
Filterkombination ergibt keine Treffer.
Artikelauswahl und -konfiguration
3D-Konfigurator öffnen
Werkstoff
Gewinde d1
Gewinde d1
Form
Werkstoff
Gewinde d1
Gewinde d1
Form
Ausgewählter Artikel (Bestellbeispiel)
Artikelnummer
Nettopreis
0,33
€
zzgl. ges. Mehrwertsteuer 0,06 €
Sofort lieferbar
Gewicht: 0,005 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: R estriction o f (the use of certain) h azardous s ubstances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73181568
