GN 546 Ölschaugläser glasklarer Kunststoff, ohne Markierungsring

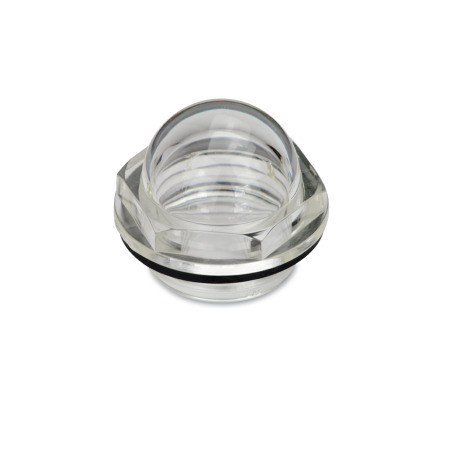

Ölschaugläser GN 546: glasklarer Kunststoff, ohne Markierungsring
Original design
code: HCFE.
Kunststoff-Eigenschaften

Produktbeschreibung

Ölschaugläser GN 546 werden hauptsächlich als Ölumlaufanzeiger eingesetzt.

Diese Ölschaugläser aus Polyamid haben eine hohe mechanische Festigkeit. Deswegen sind sie verhältnismäßig dünnwandig ausgeführt und mit großer Schauöffnung.

Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmutter GN 7430 verwenden.

Ausführung

Gehäuse
Kunststoff, Polyamid (PA-T)

  • glasklar
  • hohe mechanische Festigkeit
  • lösungsmittelbeständig
  • jedoch nicht alkoholbeständig

Dichtung
Acrylnitril-Butadien-Kautschuk (NBR)

Einsatztemperatur -30 °C bis +100 °C

RoHS

Zubehör

Befestigungsmuttern GN 7430 (Messing)
Schweißmuffen GN 7490 (Stahl)

GN 546 Ölschaugläser, glasklarer Kunststoff, ohne Markierungsring Skizze
Technische Zeichnung ausblenden
GN 546 Ölschaugläser, glasklarer Kunststoff, ohne Markierungsring Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
d1d2d3l1l2sempfohlenes
Anzugsmoment in Nm
15G 3/822,57,513193...5
19G 1/22610,516224...6
25G 3/431,510,519,5276...8
31G 1421124368...10
38G 1 1/446,511,526,540,512...15

Artikelauswahl und -konfiguration
Schauöffnung d1
Gewinde d2
Schauöffnung d1
Gewinde d2

Montagehinweis

Bei Wandstärken unter 4 mm Befestigungsmutter GN 7430 verwenden.

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
2,01 €
zzgl. ges. Mehrwertsteuer 0,38 €
brutto 2,39 €
Sofort lieferbar
ELESA Code: 10851
Beschreibung: HCFE.12-3/8
Gewicht: 0,004 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
90261089
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
