GN 253 Anschlagpuffer Stahl, Kegelstumpfform, NBR, mit Gewindezapfen

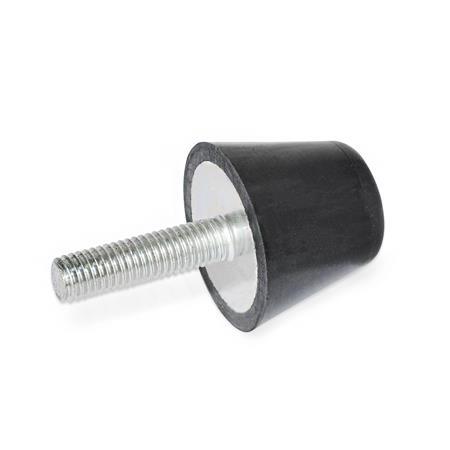

Anschlagpuffer GN 253: Stahl, Kegelstumpfform, NBR, mit Gewindezapfen
Konstruktionshinweise Anschlagpuffer / Gummipuffer Kunststoff-Eigenschaften

Produktbeschreibung

Anschlagpuffer GN 253 werden als Endanschläge oder Aufstellelement, z.B. in der Fördertechnik, verwendet.

Sie absorbieren Schwingungen und wirken dämpfend.

Ausführung

Gummi
Acrylnitril-Butadien-Kautschuk (NBR)

  • schwarz
  • auf Deckbleche aufvulkanisiert
  • Einsatztemperatur -30°C bis +80°C
  • Härte Shore A ±5
    weich40*
    mittel55
    hart70*

Deckbleche / Gewindezapfen
Stahl, verzinkt, blau passiviert

RoHS

GN 253 Anschlagpuffer, Stahl, Kegelstumpfform, NBR, mit Gewindezapfen Skizze
Technische Zeichnung ausblenden
GN 253 Anschlagpuffer, Stahl, Kegelstumpfform, NBR, mit Gewindezapfen Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
d1d2Länge ld3hsFederrate ≈
in N/mm
Härte 55		max. Belastbarkeit
in N
Härte 55		max. Federweg ≈
in mm
Härte 55
19M 56102012162281104
25M 68122516,520,52824305,25
32M 8101630212621409106,5
38M 810163024,532212512009,5
50M 1012204032432183196510,75
* i. d. R. nicht auf Lager, erfordert Mindestbestellmenge

Artikelauswahl und -konfiguration
Außendurchmesser d1
Gewindedurchmesser d2
Länge l
Härte



Ausführungen

Außendurchmesser d1
Gewindedurchmesser d2
Länge l
Härte



Ausgewählter Artikel (Bestellbeispiel)


Auf Anfrage
Gewicht: 0,008 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
40169991
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 200,00 € -> 10 % Rabatt
ab 300,00 € -> 20 % Rabatt
ab 400,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

Lagerverfügbarkeit

  • Bitte Lieferzeit anfragen

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:30 bis 17:00 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 253-19-M5-6-40GN 253-19-M5-6-55GN 253-19-M5-6-70GN 253-19-M5-10-40GN 253-19-M5-10-55GN 253-19-M5-10-70GN 253-19-M5-20-40GN 253-19-M5-20-55GN 253-19-M5-20-70GN 253-25-M6-8-40GN 253-25-M6-8-55GN 253-25-M6-8-70GN 253-25-M6-12-40GN 253-25-M6-12-55GN 253-25-M6-12-70GN 253-25-M6-25-40GN 253-25-M6-25-55GN 253-25-M6-25-70GN 253-32-M8-10-40GN 253-32-M8-10-55GN 253-32-M8-10-70GN 253-32-M8-16-40GN 253-32-M8-16-55GN 253-32-M8-16-70GN 253-32-M8-30-40GN 253-32-M8-30-55GN 253-32-M8-30-70GN 253-38-M8-10-40GN 253-38-M8-10-55GN 253-38-M8-10-70GN 253-38-M8-16-40GN 253-38-M8-16-55GN 253-38-M8-16-70GN 253-38-M8-30-40GN 253-38-M8-30-55GN 253-38-M8-30-70GN 253-50-M10-12-40GN 253-50-M10-12-55GN 253-50-M10-12-70GN 253-50-M10-20-40GN 253-50-M10-20-55GN 253-50-M10-20-70GN 253-50-M10-40-40GN 253-50-M10-40-55GN 253-50-M10-40-70
