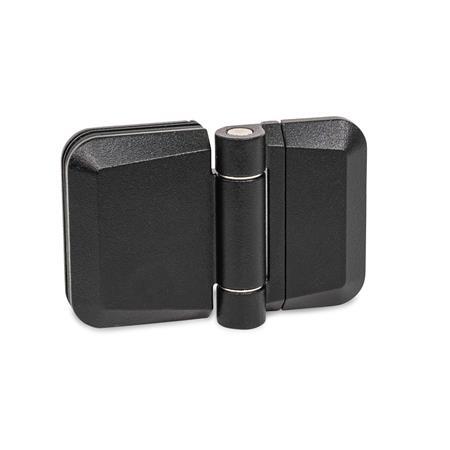

Mit Scharnieren GN 938 werden Türscheiben, z. B. aus Glas oder Kunststoff, drehbar befestigt. Bezüglich ihres Designs sind sie auf die Halter GN 939 abgestimmt.
Die Flächenelemente (Türscheiben) werden zwischen den Gummieinlagen geklemmt und zusätzlich mittels der Distanzhülsen formschlüssig gesichert.
Werden die Scharniere in Verbindung mit Profilsystemen der Nutgröße 6, 8 oder 10 mm eingesetzt, können sie mit den als Zubehör erhältlichen Nutensteinen GN 938.1 ergänzt werden. Diese ermöglichen eine einfache Ausrichtung und Verdrehsicherung der Scharniere.
Die Abdeckungen werden lose mitgeliefert. Sie werden nach der Montage seitlich aufgeschoben und rasten selbsttätig ein.
Zink-DruckgussZD
kunststoffbeschichtet
Scharnierstift
Edelstahl 1.4305
Passscheiben
Edelstahl 1.4404
Klemmschrauben
Edelstahl 1.4301 (A2)
Distanzhülsen
Kunststoff (Polyamid PA)
Gummieinlagen
Elastomer (TPE)
RoHS
andere Farben
| l1 | l2 | s Nennmaß | Klemmbereich | d1 -0,2 | d2 Klemmschraube | d3 für Schraube | h1 | h2 | h3 | sw |
|---|---|---|---|---|---|---|---|---|---|---|
| 92 | 60 | 4 | 4...8 | 13 | M 6 | M 6 | 9,5 | 9,5 | 17 | T30 |
| 122 | 90 | 8 | 8...12 | 16 | M 8 | M 8 | 13,5 | 13,5 | 25 | T45 |
|
