GN 237 Scharniere Zink-Druckguss, vertikal verlängert

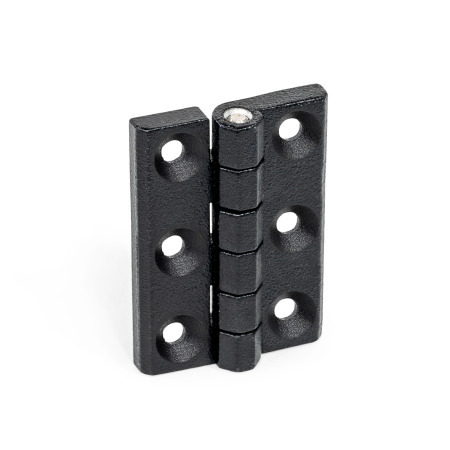

Scharniere GN 237: Zink-Druckguss, vertikal verlängert
Werkstoff: ZD - Zink-Druckguss
Form: A - 2x3 Bohrungen für Senkschrauben
Oberfläche: SW - schwarz, RAL 9005, strukturmatt
Bauartenübersicht Scharniere Angaben zur Belastbarkeit von Metall-Scharnieren Edelstahl-Eigenschaften

Produktbeschreibung

Scharniere GN 237 mit vertikal verlängerten Scharnierflügeln zeichnen sich durch ihre kompakte und stabile Bauweise aus und haben seitlich einen geringem Platzbedarf. Sie werden eingesetzt, wenn eine höhere Belastbarkeit, sowie eine bessere Krafteinleitung in die Umgebungskonstruktion erforderlich ist.

Scharniere der Form C mit Gewindestiften werden verdeckt und vandalismussicher von der Rückseite befestigt.

Ausführung

Scharnierflügel
Zink-DruckgussZD
kunststoffbeschichtet

  • schwarz, RAL 9005, strukturmattSWSW
  • silber, RAL 9006, strukturmattSRSR

Scharnierstift
Edelstahl 1.4305
bei l1 = 50 / 60 / 80 geschmiert

Gewindestift bei Form C
Edelstahl 1.4301

RoHS

GN 237 Scharniere, Zink-Druckguss, vertikal verlängert Skizze
Technische Zeichnung ausblenden
GN 237 Scharniere, Zink-Druckguss, vertikal verlängert Skizze

Artikelvarianten / Tabelle

Form

A2x3 Bohrungen für Senkschrauben
C2x3 Gewindestifte
Spalten ein-/ausblenden
l1l2d1d2d3h1h2h3h4 +0,5l3l4m1m2m3
3045M 44,337,544,38,6119183316,5
4060M 55,34955,5111612254522,5
5075M 66,4611,566,5132112305527,5
6090M 88,481588,5172614366633
80120M 1010,510201010,5213618509045

Artikelauswahl und -konfiguration
Werkstoff

Länge l1
Breite l2
Form


Oberfläche
silber
schwarz
Ausführungen





Werkstoff

Länge l1
Breite l2
Form


Oberfläche
silber
schwarz

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
7,80 €
zzgl. ges. Mehrwertsteuer 1,48 €
brutto 9,28 €
inkl. Materialzuschlag: 0,06 €
Der Materialzuschlag ist im angezeigten Preis schon enthalten.
Gewicht: 0,030 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: -
Dieser Artikel ist neu in unserem Programm. Es liegen noch keine Angaben vor.
Für aktuellere Angaben bezüglich RoHS, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507-100
Zolltarifnummer
83021000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 200,00 € -> 10 % Rabatt
ab 300,00 € -> 20 % Rabatt
ab 400,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

Lagerverfügbarkeit

  • 2 Stück in 1-2 Tagen lieferbar
  • Ab 3 Stück bitten wir um Anfrage zur Lieferzeit.

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:30 bis 17:00 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 237-ZD-30-45-A-SWGN 237-ZD-30-45-C-SWGN 237-ZD-30-45-A-SRGN 237-ZD-30-45-C-SRGN 237-ZD-40-60-A-SWGN 237-ZD-40-60-C-SWGN 237-ZD-40-60-A-SRGN 237-ZD-40-60-C-SRGN 237-ZD-50-75-A-SWGN 237-ZD-50-75-C-SWGN 237-ZD-50-75-A-SRGN 237-ZD-50-75-C-SRGN 237-ZD-60-90-A-SWGN 237-ZD-60-90-C-SWGN 237-ZD-60-90-A-SRGN 237-ZD-60-90-C-SRGN 237-ZD-80-120-A-SWGN 237-ZD-80-120-C-SWGN 237-ZD-80-120-A-SRGN 237-ZD-80-120-C-SR
