GN 1050.2 Flansche für Schnellverschluss-Kupplungen GN 1050 und Zapfen GN 1050.1

Produktbild

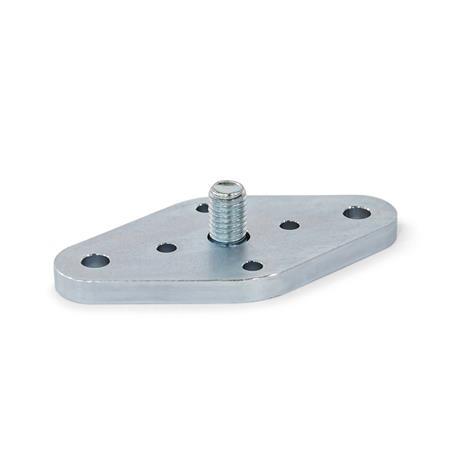

GN 1050.2 Flansche für Schnellverschluss-Kupplungen GN 1050 und Zapfen GN 1050.1 Kennzeichen: F - Festlager
Kennzeichen: F - Festlager
GN 1050.2 Flansche für Schnellverschluss-Kupplungen GN 1050 und Zapfen GN 1050.1 Kennzeichen: F - Festlager GN 1050.2 Flansche für Schnellverschluss-Kupplungen GN 1050 und Zapfen GN 1050.1 Kennzeichen: L - Loslager

Produktbeschreibung

Hinweis

Flansche GN 1050.2 sind als Zubehör zur Montage von Schnellverschluss-Kupplungen GN 1050 und Zapfen GN 1050.1 erhältlich, um die Anbaumöglichkeiten beider Befestigungselemente zu erweitern.

Sie werden immer dann eingesetzt, wenn die Standardbefestigung der Kupplungen bzw. der Zapfen über das zentrale Innen- oder Außengewinde aufgrund der Umgebungskonstruktion nicht optimal möglich ist. Dies kann bspw. beim Einsatz an Aluminium-Profilsystemen oder dünnwandigen Bauteilen der Fall sein, bei denen eine punktuell eingeleitete Kraft gegebene Festigkeitsgrenzen übersteigen würde.

Über die Bohrungen d4 können sowohl der Flansch als auch die Kupplung durch Spiralspann- oder Zylinderstifte positioniert und damit gegen unbeabsichtigtes Verdrehen geschützt werden. Beim Kennzeichen L, für Loslager, sind die Stiftbohrungen so ausgelegt, dass der Radialversatz der Kupplung, ebenfalls Kennzeichen L, nicht eingeschränkt wird.

Ausführung

StahlST
verzinkt, blau passiviertZB

Senkschraube ISO 10642
Stahl, Festigkeitsklasse 8.8
verzinkt, blau passiviert




RoHS

Auf Anfrage

andere Oberflächen
z. B. kunststoffbeschichtet

Technische Zeichnung

3D
Technische Zeichnung ausblenden
GN 1050.2 Flansche für Schnellverschluss-Kupplungen GN 1050 und Zapfen GN 1050.1 Skizze

Artikelvarianten / Tabelle

Kennzeichen

FFestlager
LLoslager
Spalten ein-/ausblenden
Nenngröße
Schnellverschluss-Kupplung
GN 1050
d1d2d3d4
Kennzeichen F

Kennzeichen L
l1l2l3l4m1m2
253M 128,56,058,51015551104085

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Nenngröße
Kennzeichen


Werkstoff

Oberfläche

Konstruktionsbeispiele für Profilsysteme

MD1050_AN-39459-0

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
13,40
zzgl. ges. Mehrwertsteuer 2,55 €
brutto 15,95 €
Sofort lieferbar
Gewicht: 0,240 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon+49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 50,00 €
Alle Preise gemäß unserer Preisliste Nr. 54, gültig ab 01.03.2022, zzgl. gesetzliche MwSt. für Deutschland.
