GN 338 Scheiben mit Abdeckkappe Stahl, als Gerätefüße / Gleitführungen / Schraubenabdeckungen

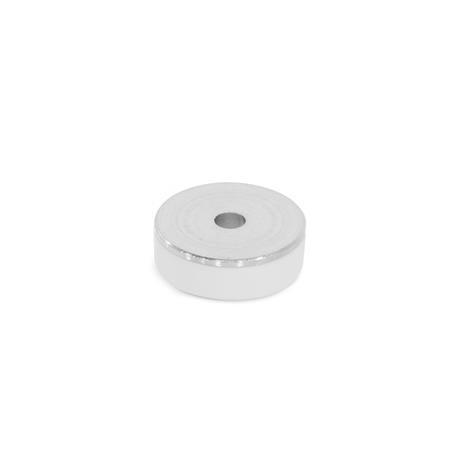

Scheiben mit Abdeckkappe GN 338: Stahl, als Gerätefüße / Gleitführungen / Schraubenabdeckungen
Form: KS - Abdeckkappe, gleitfähig
Kunststoff-Eigenschaften

Produktbeschreibung

Die oben aufgeführten Anwendungsbeispiele zeigen den vielseitigen Verwendungsbereich der Scheiben mit Abdeckkappe GN 338.

Zur Demontage können die Abdeckkappen mit einem Schraubendreher an einer Aussparung abgehoben werden.

Ausführung

Scheibe
Stahl
verzinkt, blau passiviert

Abdeckkappen

  • Kunststoff, Polyacetal (POM) bei Form KS
    cremeweiß RAL 9001
  • Kunststoff, Thermoplastisches Elastomer (TPE) bei Form KR
    • schwarz
    • Härte ≈ 75 Shore A

RoHS

Auf Anfrage

  • Abdeckkappe in anderen Farben
GN 338 Scheiben mit Abdeckkappe, Stahl, als Gerätefüße / Gleitführungen / Schraubenabdeckungen Skizze
Technische Zeichnung ausblenden
GN 338 Scheiben mit Abdeckkappe, Stahl, als Gerätefüße / Gleitführungen / Schraubenabdeckungen Skizze

Artikelvarianten / Tabelle

Form

KSAbdeckkappe, gleitfähig
KRAbdeckkappe, rutschfest
Spalten ein-/ausblenden
d1d2h1h2h3
163,2513,7
204,3513,7
254,35,714
325,36,715

Artikelauswahl und -konfiguration
Außendurchmesser d1
Form


Außendurchmesser d1
Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
1,64 €
zzgl. ges. Mehrwertsteuer 0,31 €
brutto 1,95 €
Gewicht: 0,004 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
84879059
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 200,00 € -> 10 % Rabatt
ab 300,00 € -> 20 % Rabatt
ab 400,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

Lagerverfügbarkeit

  • 375 Stück in 1-2 Tagen lieferbar
  • Ab 376 Stück bitten wir um Anfrage zur Lieferzeit.

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:30 bis 17:00 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 338-16-KSGN 338-16-KRGN 338-20-KSGN 338-20-KRGN 338-25-KSGN 338-25-KRGN 338-32-KSGN 338-32-KR
