Produktbeschreibung
Federnde Druckstücke GN 815.1 werden zur Arretierung sowie als An- und Abdruckstifte verwendet.
Durch den Bund ergibt sich eine definierte Einbauposition.
Ausführung
Gehäuse
Stahl, brüniert
Kugel
Stahl, gehärtet
RoHS

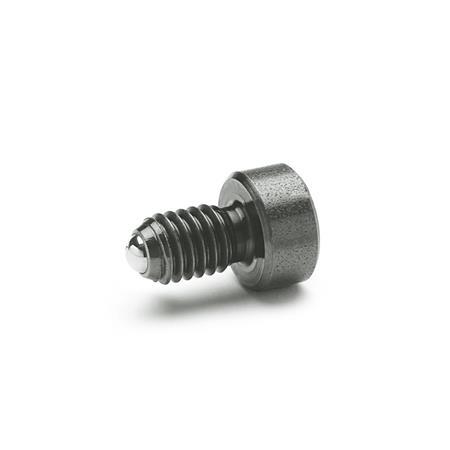

GN 815.1 Federnde Druckstücke Stahl, mit Bund, mit Innensechskant
Technische Zeichnung ausblenden
Artikelvarianten / Tabelle
Form
| ST | Stahl, normaler Federdruck |
| STS | Stahl, verstärkter Federdruck |
Spalten ein-/ausblenden
| d1 | d2 | d3 | l1 | l2 | l3 | w Federweg | sw | Federdruck in N ≈ normal (Form ST) Anfang | Ende | Federdruck in N ≈ verstärkt (Form STS) Anfang | Ende |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M 4 | 2,5 | 6 | 9 | 3 | 7,5 | 0,8 | 2 | 8 | 14 | 12 | 18 |
| M 5 | 3 | 8 | 10 | 4 | 8,2 | 0,9 | 2,5 | 8 | 14 | 15 | 22 |
| M 6 | 3,5 | 10 | 10 | 5 | - | 1 | 3 | 11 | 18 | 19,3 | 26,6 |
| M 8 | 4,5 | 13 | 12,5 | 5,5 | - | 1,5 | 4 | 18 | 31 | 36 | 60,5 |
| M 10 | 6 | 16 | 17 | 6 | - | 2 | 5 | 24 | 45 | 57 | 103,5 |
| M 12 | 8 | 18 | 19 | 7 | - | 2,5 | 6 | 26 | 49 | 61 | 110 |
Artikelauswahl und -konfiguration
Ausgewählter Artikel (Bestellbeispiel)
Nettopreis
3,40
€
zzgl. ges. Mehrwertsteuer 0,65 €
brutto 4,05 €
brutto 4,05 €
Gewicht: 0,001 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73181568
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 200,00 € -> 10 % Rabatt
ab 300,00 € -> 20 % Rabatt
ab 400,00 € -> 30 % Rabatt
