Werkstoff: ST - Stahl
Kennziffer: 1 - lange Ausführung
Produktfamilie Edelstahl-Güteklasse 1
Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.
Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:
Güteklasse 1, normale Qualität
Güteklasse 2, hohe Qualität
Güteklasse 4, höchste QualitätDetaillierte Infos zu den Edelstahl-Güteklassen anzeigen
Alle Edelstahl-Produkte anzeigen
Produktbeschreibung

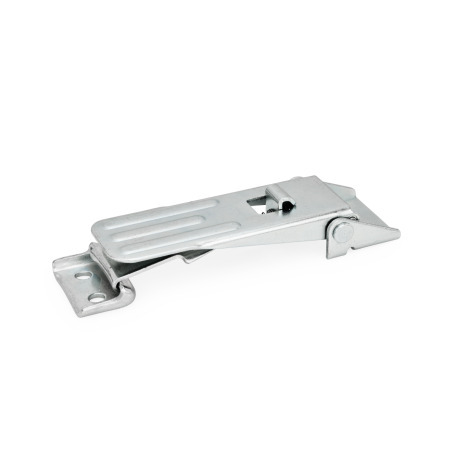

Spannverschlüsse GN 821 werden zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen eingesetzt. Durch die Totpunktüberschreitung halten sie vibrationsfest.
Über den Hubweg w1 des Spannhakens können die zu verbindenden Teile beim Spannen bis zu 6 mm zusammengezogen werden. Der Verstellbereich w2 wird über eine Spindel des Spannhakens erzielt.
Zur Befestigung der Spannverschlüsse sind Schrauben mit niedriger Kopfhöhe zu verwenden, wie z.B. Zylinderschrauben mit Innensechskant DIN 6912.
Die Spannverschlüsse der Form SS haben in der Standardausführung dasselbe Schloss bzw. denselben Schlüssel.
Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Vibrationen oder schlagartige Beanspruchungen führen zu einer entsprechenden Verminderung dieser Haltekraft.
Der Gegenhaken gehört zum Lieferumfang.
Ausführung
StahlST
verzinkt, blau passiviert
EdelstahlNI bei Form A / S / SV
- Blechteile 1.4301
- Spannhaken / Bolzen 1.4305
RoHS
