GN 5337.13 Sterngriffe Kunststoff, Gewindebuchse Messing, mit Verliersicherung

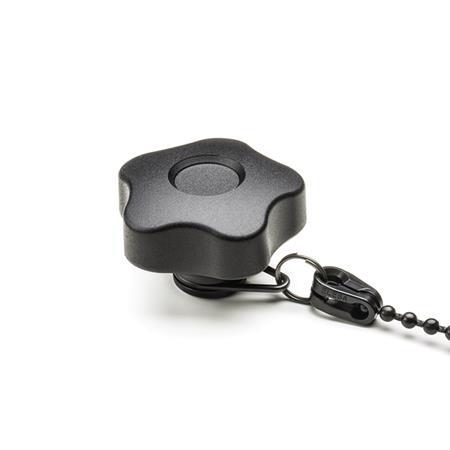

Sterngriffe GN 5337.13: Kunststoff, Gewindebuchse Messing, mit Verliersicherung
Original design
code: VCT-B-LP

Produktbeschreibung

Sterngriffe GN 5337.13 können über die Kugelkette an einem Grundkörper unverlierbar befestigt werden.

Die Sterngriffe werden montiert (mit Kunststoff-Kugelkette) geliefert.

Ausführung

Griff
Kunststoff, Polypropylen (PP)

  • verstärkt, schlagfest
  • Einsatztemperatur 0 °C bis +60 °C
  • schwarz, matt

Gewindebuchse
Messing


Ringöse / Kugelkette
Kunststoff, Polyacetal (POM)
schwarz


Schlüsselring
Edelstahl 1.4310
chemisch geschwärzt


RoHS

Auf Anfrage

  • Kunststoff-Kugelketten in anderen Längen
Technische Zeichnung ausblenden
GN 5337.13 Sterngriffe, Kunststoff, Gewindebuchse Messing, mit Verliersicherung Skizze

Artikelvarianten / Tabelle

Form

Emit Abdeckkappe (Gewinde-Sackloch)

Verliersicherung

Pmit Kunststoff-Kugelkette
Spalten ein-/ausblenden
d1d2d3h1h2h3rt
25M 5131982,752010
32M 61523102,752112
40M 81727122,7521,518
50M 101932142,7522,520
63M 122237162,752426

Artikelauswahl und -konfiguration

Griffdurchmesser d1
Gewinde d2
Form

Verliersicherung

Ausführungen

Griffdurchmesser d1
Gewinde d2
Form

Verliersicherung

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
7,24
zzgl. ges. Mehrwertsteuer 1,38 €
brutto 8,62 €
Sofort lieferbar
ELESA Code: 69512-C9
Beschreibung: VCT.25 B-M5-LP-C9
Gewicht: 0,010 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
39263000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
