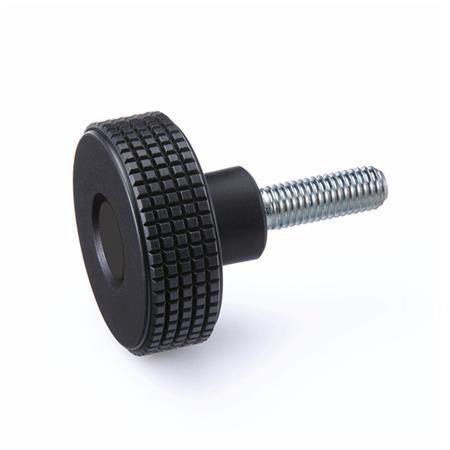

GN 534 Kordelgriffschrauben Kunststoff, Gewindebolzen Stahl, Abdeckkappe schwarz

Kordelgriffschrauben GN 534: Kunststoff, Gewindebolzen Stahl, Abdeckkappe schwarz
Original design
code: MBT.p

Produktbeschreibung

Das besondere Profil der Rändelung (kleine Quadrate) ist charakteristisch für Form und Funktion der Kordelgriffschrauben GN 534.

Ausführung

Griff
Kunststoff, Polypropylen (PP)

  • verstärkt, schlagfest
  • schwarz, RAL 9005, mattSWSW

Gewindebolzen
Stahl
verzinkt, blau passiviert


Abdeckkappe
Kunststoff, Polyamid (PA)
schwarz, RAL 9005, matt


Einsatztemperatur 0 °C bis +90 °C


RoHS

Technische Zeichnung ausblenden
GN 534 Kordelgriffschrauben, Kunststoff, Gewindebolzen Stahl, Abdeckkappe schwarz Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
d1
Nennmaß

Istmaß
d2Länge ld3h1h2
3231M 5102040---152411,5
3231M 6101620253040152411,5
4039,5M 61016203040-1726,512,5
4039,5M 81620253040501726,512,5
5050M 8163050---203316
5050M 10203050---203316
6061M 10203050---233918,5
6061M 12203050---233918,5
7070M 123050----244220,5

Artikelauswahl und -konfiguration

Griffdurchmesser d1
Gewinde d2
Gewindelänge l
Farbe (Griff)
schwarz
Ausführungen



Griffdurchmesser d1
Gewinde d2
Gewindelänge l
Farbe (Griff)
schwarz

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
1,71
zzgl. ges. Mehrwertsteuer 0,32 €
brutto 2,03 €
ELESA Code: 34221-C9
Beschreibung: MBT.30P-M5X10-C9
Gewicht: 0,013 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
39269097
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 200,00 € -> 10 % Rabatt
ab 300,00 € -> 20 % Rabatt
ab 400,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Als Favorit speichern
Produkt empfehlen

Lagerverfügbarkeit

  • 183 Stück in 1-2 Tagen lieferbar
  • 4248 Stück in 3-7 Tagen lieferbar
  • 8313 Stück in 5-9 Tagen lieferbar
  • Ab 8314 Stück bitten wir um Anfrage zur Lieferzeit.
