GN 634.13 Flügelschrauben Kunststoff, Gewindezapfen Stahl / Edelstahl, mit Verliersicherung

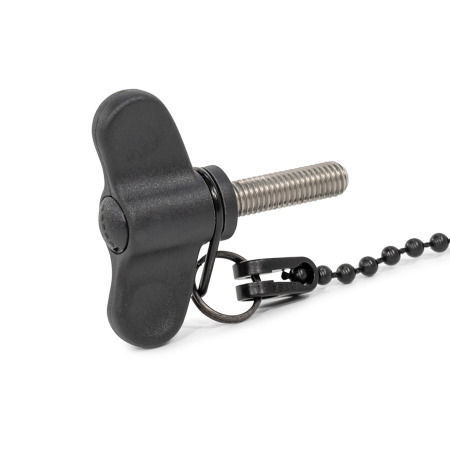

Flügelschrauben GN 634.13: Kunststoff, Gewindezapfen Stahl / Edelstahl, mit Verliersicherung
Original design EWN-p-RC / -LP
Werkstoff: N - Edelstahl
Form: P - mit Kunststoff-Kugelkette
Edelstahl-Gueteklasse-1

Produktfamilie Edelstahl-Güteklasse 1

Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Ergostyle

Produktfamilie Ergostyle

Ergostyle-Normelemente verbinden die Anforderungen an funktionale und ergonomische Bedienung und die Ästhetik des Gesamtprodukts. Zahlreiche Designpreise unterstreichen den hohen Qualitätsanspruch. Sie erkennen Ergostyle-Produkte an den fünf kleinen Punkten.

  • funktionales, ergonomisches Design
  • hohe Designqualität (zahlreiche Designauszeichnungen)
Alle Ergostyle-Produkte anzeigen
Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Design und Handhabung der Flügelschrauben GN 634.13 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

Über die angebrachte Ringöse können Flügelschrauben GN 634.13 mit einer Kugelkette oder einem Halteseil unverlierbar befestigt werden. In der Form P werden sie montiert mit Ringöse und Kugelkette geliefert.

Ausführung

Griff
Kunststoff, Polyamid (PA)

  • glasfaserverstärkt
  • schwarzgrau, matt ähnlich RAL 7021

Gewindezapfen

  • StahlS
    verzinkt, blau passiviert
  • Edelstahl 1.4305N

Abdeckkappe
Kunststoff, Polyamid (PA)
schwarzgrau, RAL 7021, matt

Ringöse / Kugelkette
Kunststoff, Polyacetal (POM), schwarz

Schlüsselring bei Form P
Edelstahl 1.4310, chemisch geschwärzt

Einsatztemperatur 0 °C bis +60 °C

RoHS

Zubehör

GN 111.3 Schlüsselringe (Edelstahl)
GN 111 Kugelketten (Messing)
GN 111.5 Kugelketten (Edelstahl)
GN 111.2 Halteseile (Edelstahl)
GN 111.8 Halteseile (Edelstahl Güteklasse 4)
GN 111.4 Spiral-Halteseile (Kunststoff)

GN 634.13 Flügelschrauben, Kunststoff, Gewindezapfen Stahl / Edelstahl, mit Verliersicherung Skizze
Technische Zeichnung ausblenden
GN 634.13 Flügelschrauben, Kunststoff, Gewindezapfen Stahl / Edelstahl, mit Verliersicherung Skizze

Artikelvarianten / Tabelle

Form

Rmit Ringöse
Pmit Kunststoff-Kugelkette
Spalten ein-/ausblenden
d1d2Länge l
Stahl
Edelstahl		bd3h1h2r
48M 5162030----713,5245,520,5
48M 6162025302030-713,5245,520,5
48M 8----203040713,5245,520,5
55M 8203040-203040816286,521,5
55M 10203040----816286,521,5
63M 8203040----919327,522,5
63M 10203040-203040919327,522,5

Artikelauswahl und -konfiguration
Grifflänge d1
Gewinde d2
Länge l (Stahl)
Länge l (Edelstahl)
Werkstoff


Form


Ausführungen

Grifflänge d1
Gewinde d2
Länge l (Stahl)
Länge l (Edelstahl)
Werkstoff


Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
4,06 €
zzgl. ges. Mehrwertsteuer 0,77 €
brutto 4,83 €
ELESA Code: 224931-C1
Beschreibung: EWN.48-p-M5x16-C1-RC
Gewicht: 0,016 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
39269097
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 200,00 € -> 10 % Rabatt
ab 300,00 € -> 20 % Rabatt
ab 400,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

Lagerverfügbarkeit

  • 7 Stück in 3-7 Tagen lieferbar
  • 14 Stück in 5-9 Tagen lieferbar
  • Ab 15 Stück bitten wir um Anfrage zur Lieferzeit.

CAD-Daten
