GN 598 Drehbare Zylindergriffe Achsteil Stahl, verzinkt

Produktbild

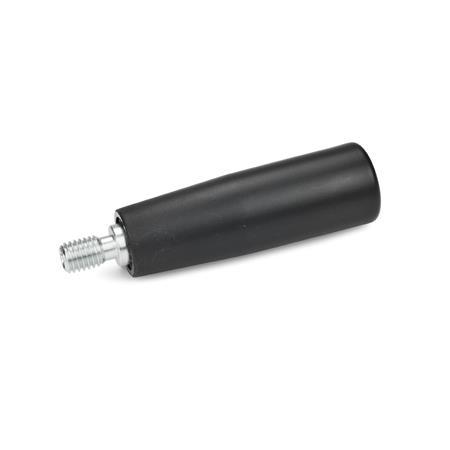

GN 598 Drehbare Zylindergriffe, Kunststoff Werkstoff: KT - Kunststoff
Werkstoff: KT - Kunststoff
GN 598 Drehbare Zylindergriffe, Kunststoff Werkstoff: KT - Kunststoff GN 598 Drehbare Zylindergriffe, Kunststoff Werkstoff: KU - Kunststoff GN 598 Drehbare Zylindergriffe, Kunststoff Werkstoff: ST - Stahl
Normblatt GN 598 Diese Seite drucken Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Drehbare Zylindergriffe GN 598 aus Stahl werden hauptsächlich bei Sicherheits-Handrädern eingesetzt, um eine größere Unwucht zu erzeugen.

Ausführung

KunststoffKU
Duroplast (PF)
  • temperaturbeständig bis 110 °C
  • schwarz, glänzend
KunststoffKT
Thermoplast (Polypropylen PP)
  • temperaturbeständig bis 80 °C
  • schwarz, matt
  • schwarz, glänzend (nur Größe 14)
StahlST
kunststoffbeschichtet
schwarz, strukturmatt
Achsteil
Stahl
verzinkt, blau passiviert

RoHS

Technische Zeichnung

3D
GN 598 Drehbare Zylindergriffe, Kunststoff Skizze
Technische Zeichnung ausblenden
GN 598 Drehbare Zylindergriffe, Kunststoff Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
d1d2
Kunststoff
KU

KT
Stahl
ST		d3d4l1l2l3
14--M 6---81128100,5
18M 6-M 6-M 6-101540122,5
21M 6M 8M 6M 8M 6M 8101750132,5
22M 6M 8M 6M 8--101856132,5
23M 8M 10M 8M 10M 8M 10131965142,5
26M 8M 10M 8M 10M 8M 10132180162,5
28M 10-M 10-M 10-132290162,5
31M 12---M 12-1425102202,5

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Werkstoff



Griffdurchmesser d1
Gewinde d2 (KU)
Gewinde d2 (KT)
Gewinde d2 (ST)

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
3,34 €
zzgl. ges. Mehrwertsteuer 0,63 €
brutto 3,97 €
Sofort lieferbar
Gewicht: 0,014 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 50,00 €
Alle Preise gemäß unserer Preisliste Nr. 55, gültig ab 01.09.2022, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Informationen zu CAD-Downloads
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist am Montag bis Freitag von 7.00 bis 17.30 Uhr erreichbar unter: +49 7723 6507 - 100

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 598-KT-14-M6GN 598-KU-18-M6GN 598-KT-18-M6GN 598-ST-18-M6GN 598-KU-21-M6GN 598-KU-21-M8GN 598-KT-21-M6GN 598-KT-21-M8GN 598-ST-21-M6GN 598-ST-21-M8GN 598-KU-22-M6GN 598-KU-22-M8GN 598-KT-22-M6GN 598-KT-22-M8GN 598-KU-23-M8GN 598-KU-23-M10GN 598-KT-23-M8GN 598-KT-23-M10GN 598-ST-23-M8GN 598-ST-23-M10GN 598-KU-26-M8GN 598-KU-26-M10GN 598-KT-26-M8GN 598-KT-26-M10GN 598-ST-26-M8GN 598-ST-26-M10GN 598-KU-28-M10GN 598-KT-28-M10GN 598-ST-28-M10GN 598-KU-31-M12GN 598-ST-31-M12
