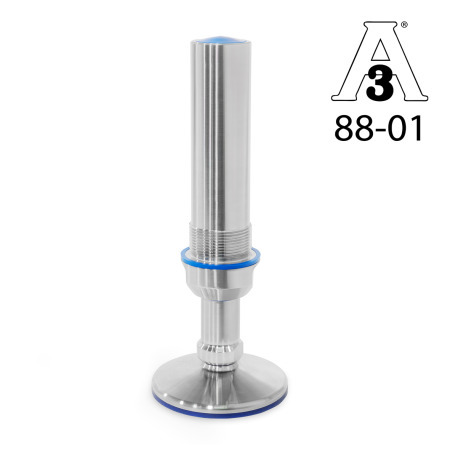

GN 20 Pieds de machine Inox, certification selon 3-A, plage étendue de réglage, sans trous de montage, conception hygiénique

Les pieds de machine GN 20 avec plage étendue de réglage et trous d’assemblage sont conformes à la norme sanitaire 3-A 88-01 et sont adaptés à une utilisation dans des environnements hygiéniques.

Le joint inférieur protège la zone sous la plaque du pied contre l'introduction de saletés. Le pied doit, à cet effet, être enfoncé par le poids de la machine. Le joint d'étanchéité situé au-dessus du manchon de réglage permet une fixation sans espaces morts. Grâce au joint racleur ou à bille, les composants mobiles sont étanches à l'environnement.

La finition de haute qualité empêche l'adhérence de la saleté et facilite le nettoyage.

Les valeurs répertoriées dans le tableau des capacités de charge statique font référence à une charge purement verticale par rapport au pied de machine. Dans des conditions de fonctionnement normales, des charges de flexion ou des charges angulaires sont relativement courantes et entraînent une réduction des capacités de charge qui doit être prise en considération.

Spécifications

Broche / Manchon réglable / Socle
Inox AISI 304
tourné

Joints

• Matériau conforme à la FDA
• bleu
• Anneau d'étanchéité
  NBR, dureté de 70 ±5 Shore A
• Balai
  TPU, dureté 95 ±5 Shore A
• Anneau d'étanchéité
  HNBR, dureté de 85 ±5 Shore A
• Joint inférieur
  Silicone, dureté de 85 ±5 Shore A

Capuchon
TPU, dureté 95 ±5 Shore A

• Matériau conforme à la FDA
• bleu

Température de fonctionnement -20 °C à +100 °C

RoHS

Accessoire

GN 7600 Anneaux d'étanchéité
GN 7607 Balais
GN 3113 Clés mixtes
