GN 900.6 Plataformas giratorias

Foto

Descripción del producto

Información

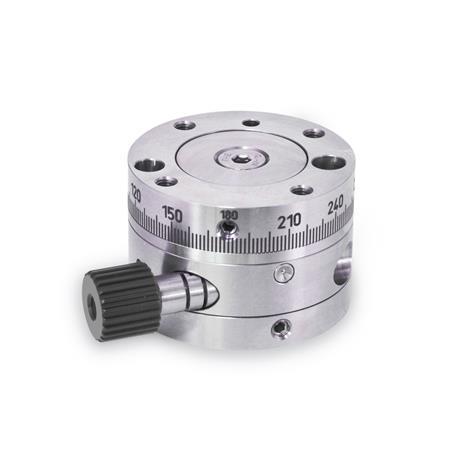

La plataforma giratoria GN 900.6 es una unidad rotatoria que se hace funcionar manualmente. Para obtener el movimiento de giro se utiliza un engranaje sinfín de alta calidad.

La plataforma giratoria también cuenta con una opción de ajuste rápido y para este fin se debe aflojar un tornillo en el lado del disco giratorio. Además, el disco giratorio también se puede sujetar mediante un tornillo fácilmente accesible. En ambos casos se usan componentes de bloqueo internos de forma cónica.

Especificación

Disco giratorio
Acero inoxidable
AISI 303

Resto de piezas
Acero (en algunas zincado)
y/o latón

Pomo giratorio
Aluminio
anodizado negro


RoHS

Dibujo técnico

3D
Ocultar dibujo técnico
GN 900.6 Plataformas giratorias, acero inoxidable, con pomo giratorio de aluminio Esquema

Opciones del artículo / Tabla

Mostrar / ocultar columnas
d1 h7d2
Profundidad de la rosca
d3
para tornillos allen
DIN 912
d4 H7
Profundidad del orificio
d5hl1l2m1m2m3 ±0,02Utilizable para
placas de montaje
GN 900.4
tamaño
55M 5 - 84,3M 44 - 10173817,544324220GN 900.4-50
80M 5 - 85,4M 54 - 1023452459406030GN 900.4-80 / GN 900.4-120

Estructura y precio

Capacidad de carga

Dibujo Capacidad de carga GN 900.6
Mostrar / ocultar columnas
d1Rotating rangeConcentricity
tolerance
Circular runout tolerancemax. entry torque MD in Nmmax. load capacity
of rotary disk

unclamped in Nm
max. load capacity
of rotary disk

clamped MK in Nm
F max.
in N
550°... ∞±0,02±0,021,551050
800°... ∞±0,03±0,032,5510100

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
572,69
más IVA 108,81 €
bruto 681,50 €
En stock
Peso: 0,662 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono+49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas)).
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento
Con un valor total (neto) por pedido:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 50,00 €
Todos los precios de acuerdo con nuestra lista de precios n.º 53, válida el 1 de mayo de 2021, más IVA solo válidos para Alemania.
