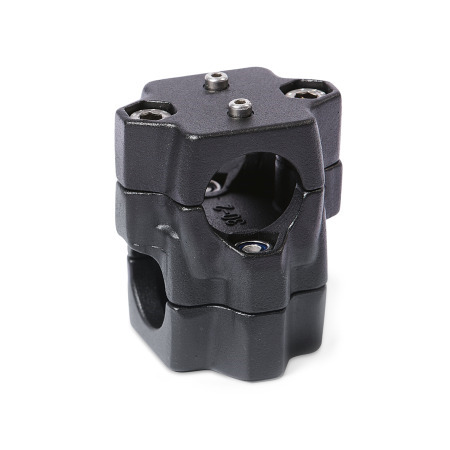

GN 134.1 Correderas para unidades lineales Aluminio, conjunto de varios componentes, para sistema de un solo eje

Los conectores de actuadores lineales de dos ejes GN 134.1 se basan en conectores de dos ejes. Los orificios de montaje provistos adicionalmente se usan para conectar a la llave de impulsión de un actuador lineal.

Los orificios de montaje d₃ para la llave de impulsión siempre están ubicados en el orificio d₁ o el cuadrado s₁ en el sistema de un eje. Los casquillos de centrado en el orificio pasante eliminan la holgura axial. El ancho del orificio cuadrado s₁ está alineado dimensionalmente con el juego de las unidades lineales cuadradas.

El orificio cuadrado s₂ de la corredera para unidad lineal se suministra sin mecanizar para sistema de un solo eje.

Para una sujeción rápida sin herramientas, es posible reemplazar el tornillos de cabeza allen con las empuñaduras ajustables GN 911 que se muestran en la tabla como accesorio.

Especificación

• Aluminio
  con revestimiento de plástico
  negro, RAL 9005, acabado texturadoS

• Tornillos allen DIN 912
  Acero inoxidable AISI 304

• Tuercas hexagonales DIN 985
  Acero inoxidable AISI 304
  Cierre automático mediante anillo de poliamida

RoHS

Accesorio

GN 911 Empuñaduras ajustables
