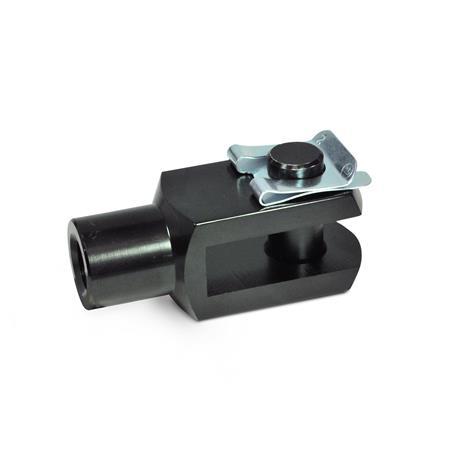

Cabezas de horquilla GN 751

Material: AL - Aluminio
Tipo: SL - Pasador con clip de retención SL (solo para d₁ = 4...16)

Descripción del producto

Las cabezas de horquilla GN 751 transmiten fuerzas de tensión y de cizalladura, tales como las de varillas, palancas o tiradores de cable. La versión alargada permite un mayor ángulo de pivotaje.

Las cabezas de horquilla con pasadores se pueden combinar con soportes o piezas articuladas GN 752 para crear articulaciones en horquilla, las cuales se pueden montar y desmontar rápida y fácilmente sin necesidad de herramientas, especialmente las del tipo KL.

Las cabezas de horquilla GN 751 están dimensionadas según DIN 71752. El recubrimiento anodizado de la horquilla y el pasador protege la articulación frente al desgaste.

Especificación

Cabeza de horquilla
AluminioAL
anodizado, negro

Pasador
Aluminio
anodizado, negro

Clip de retención
Tira de acero para muelles

templado y revenido
zincado, pasivado azul

RoHS

Accesorio

GN 752 Piezas de articulación (Steel)
GN 752 Piezas de articulación (Stainless Steel)

d₁ H9/h11	l₁	d₂	a	b	d₃	l₂		l₃		l₄

4	8	16*	M 4	8	4	8	16	24	21	29	6
5	10	20*	M 5	10	5	9	20	30	26	36	7,5
6	12	24*	M 6	12	6	10	24	36	31	43	9
8	16	32*	M 8	16	8	14	32	48	42	58	12
10	20	40*	M 10	20	10	18	40	60	52	72	15
12	24	48*	M 12	24	12	20	48	72	62	86	18
14	28	56*	M 14	27	14	24	56	85	72	101	22,5
16	32	64*	M 16	32	16	26	64	96	83	115*	24

d₁
H9/h11

l₁

d₂

d₃

l₂

l₃

l₄

16*

M 4

20*

M 5

7,5

24*

M 6

32*

M 8

40*

M 10

48*

M 12

56*

M 14

101

22,5

64*

M 16

115*
