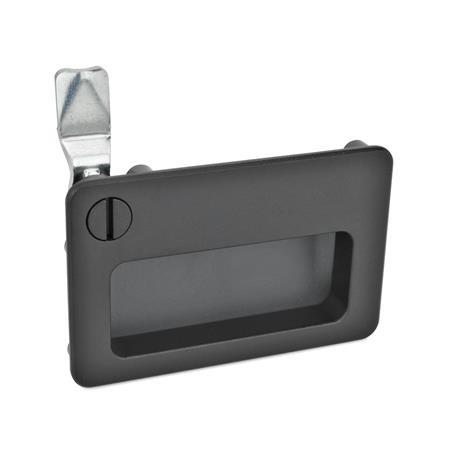

GN 115.10 Cierres con tirador tipo cubeta Zamac, accionamiento con llave de vaso

Cierres con tirador tipo cubeta GN 115.10: Zamac, accionamiento con llave de vaso

Tipo: SCH - Accionamiento con ranura
Acabado: SW - negro, RAL 9005, acabado texturado
N.º de identificación: 1 - Accionamiento, en posición de montaje estándar, en la parte superior izquierda.

Diseño e instrucciones de montaje Listado de tipos de cierres Características del plástico

Descripción del producto

Los cierres con cubeta de sujeción GN 115.10 se utilizan en aplicaciones que requieren un hueco moldeado además del mecanismo de cierre, p. ej. si los elementos de accionamiento no pueden sobresalir por motivos de espacio.

Cierran mediante un giro limitado a 90º que mueve la leva de cierre a la posición de bloqueo detrás del marco de la puerta.

Los biseles de la leva de cierre facilitan el cierre de la puerta.

Hay disponibles brazos de pestillo con diversos ángulos de curvatura que permiten cubrir distancias de cierre A de entre 4 y 50 mm.

Los cierres con tirador tipo cubeta GN 115.10 se suministran con el pestillo suelto.

Especificación

Marco frontal
Zamac
con revestimiento de plástico

negro, RAL 9005, acabado texturadoSW
Plateado, RAL 9006, acabado texturadoSR

Cubeta
Plástico

gris oscuro para SW
gris claro para SR

Alojamiento de la cerradura
Zamac

revestimiento de plástico, negro para SW
cromado para SR

Otras piezas
Acero
Zincado, pasivado azul

RoHS

Accesorio

GN 119.2 Llaves de vaso
GN 120.2 Pletinas de guía y protección

GN 115.10 Cierres con tirador tipo cubeta, zamac, accionamiento con llave de vaso Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

DK	con triángulo
VK7	con cuadrado
VK8	con cuadrado
SCH	Accionamiento con ranura
VDE	con doble paletón

N.º de identificación

1	Accionamiento, en posición de montaje estándar, en la parte superior izquierda.
2	Accionamiento, en posición de montaje estándar, en la parte superior derecha

Mostrar / ocultar columnas

Distancia de bloqueo A

4	6	8	10	13	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	45	50

¿No ha encontrado el producto deseado?

Notre équipe de service est disponible du lundi au vendredi de 07:30 à 17:00: +49 7723 6507 - 0

Ir a los elementos personalizados | Ir a las personas de contacto

Ganter worldwide

Idioma

Entregar a

Group Websites

Servicio de Ganter

Solicite que le devuelvan la llamada

Catálogo de Ganter

Su contacto

Noticias de Ganter

GN 115.10 Cierres con tirador tipo cubeta Zamac, accionamiento con llave de vaso

Descripción del producto

Especificación

Accesorio

Opciones del artículo / Tabla

Tipo

N.º de identificación

Estructura y precio

Diseño e instrucciones de montaje

Artículo seleccionado (Cómo hacer un pedido)

Disponibilidad de existencias

Datos CAD

Datos CAD

Iniciar sesión

Inicio de sesión rápido

¿No ha encontrado el producto deseado?

Estos productos también podrían interesarle…

GN 115.10

GN 115.7

GN 932

GN 119.2

GN 120.2

Su persona de contacto

Servicio de Ganter


							Para la instalación, realice una cavidad en la puerta, cubierta o trampilla como se muestra en el dibujo del lado opuesto. Dependiendo de la posición de la cerradura, los 18,5 mm de espacio entre el marco y el recorte se deben de asegurar lateralmente, y/o en la parte superior y en la inferior asegurarse de que la leva de cierre está posicionada junto al marco.
							Para el montaje, encajar el marco frontal junto con el pestillo previamente montado desde el frente inclinándolo a través del recorte de la puerta. Colocar la cubeta de plástico desde la parte posterior en los vástagos del marco frontal. Los tornillos autorroscantes alomados M4x12 incluidos se atornillan desde la parte posterior y se aprietan para fijar y fijar toda la unidad en su posición. La profundidad mínima de atornillado del tornillo está garantizada con un espesor máximo de la pared de la puerta de 7 mm.
