GN 719.1 Pomos de maniobra Tipo de montaje a presión

Foto

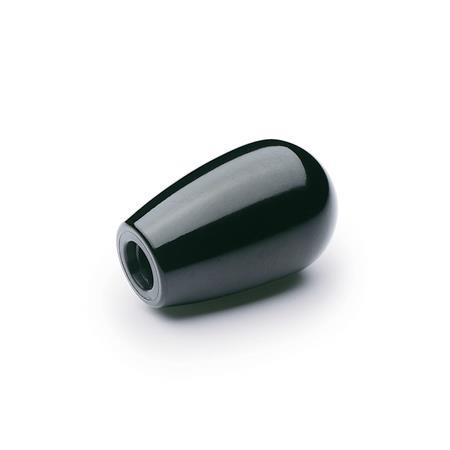

GN 719.1 Pomos de maniobra, tipo de montaje a presión, plástico
Original design
code: I.222 N

Descripción del producto

Información

Los pomos de maniobra GN 719.1 se utilizan con mucha frecuencia en lugar de los pomos esféricos DIN 319 en palancas de maniobra, actuadores de varilla, etc. Los pomos de maniobra son aptos por su forma y aspectos ergonómicos.

Cuando se usan estos pomos, no es necesario espárrago roscado.

Estos pomos se montan con un mazo de plástico para acoplarlos a un extremo del eje, que preferentemente debería estar ligeramente redondeado o biselado (30°).

El casquillo de poliamida se encastra durante el proceso de fabricación y no necesita insertarse antes del montaje.

Especificación

Plástico, resina fenólica (PF)

  • Temperatura de trabajo -20 °C a +110 °C
  • negro, acabado brillante
  • Casquillo de plástico, poliamida (PA), insertado a presión

RoHS

Dibujo técnico

3D
Ocultar dibujo técnico
GN 719.1 Pomos de maniobra, tipo de montaje a presión, plástico Esquema

Opciones del artículo / Tabla

Mostrar / ocultar columnas
d1d2
Orificio
d3ht
15B 6122517
20B 8143121
26B 10174230
33B 10205437
33B 12205440
38B 14236850
41B 16258758

Estructura y precio

Abrir el configurador 3D
Diámetro del pomo d1
Diámetro del orificio d2

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
1,99
más IVA 0,38 €
bruto 2,37 €
En stock
ELESA Code: 20911
Descripción: I.222/25-N6
Peso: 0,005 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
84879090
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
