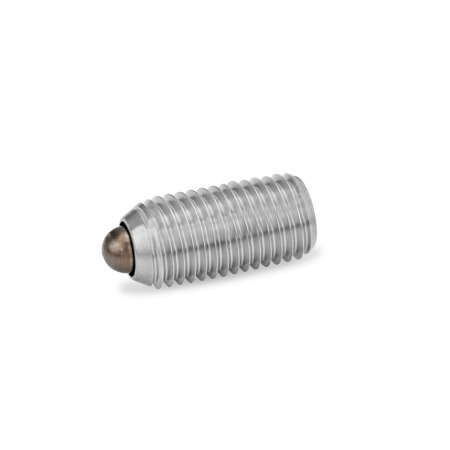

Federnde Druckstücke GN 615.4

Form: BN - Edelstahl, normaler Federdruck

Produktfamilie Edelstahl-Güteklasse 1

Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Güteklasse 1, normale Qualität

Güteklasse 2, hohe Qualität

Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen

Edelstahl-Eigenschaften

Produktbeschreibung

Federnde Druckstücke GN 615.4 werden zur Arretierung sowie als An- und Abdrückstifte verwendet.

Ausführung

Gehäuse

Stahl, brüniert bei Form Form B / BS
Edelstahl 1.4305 bei Form Form BN / BSN

Bolzen

Stahl, gehärtet bei Form B / BS
Edelstahl 1.4305, nitriert bei Form Form BN / BSN

Druckfeder
Edelstahl 1.4568

RoHS

Zubehör

Haltestücke GN 3492 (Edelstahl)

Ihr Ansprechpartner

Sie suchen eine Ganter-Vertretung in Ihrer Nähe?

d₁ Form B Form BN	Form BS Form BSN	d₂ -0,1	l	w Federweg	sw	Federdruck in N ≈ normal (Form B / BN) Anfang	Ende	Ferderdruck in N ≈ verstärkt (Form BS / BSN) Anfang	Ende

M 4	-	1,8	12	1,5 +0,3 / -0,4	2	4,5	12,5	-	-
M 5	-	2,4	14	2	2,5	5	13	-	-
M 6	M 6	2,7	15	2	3	6	17	11	25
M 8	M 8	3,8	18	2	4	16	33	23	59
M 10	M 10	4,5	23	2,5	5	19	42	20	54
M 12	M 12	6,2	26	3,5	6	22	57	38	96
M 16	M 16	8,5	33	4,5 ±0,3	8	38	78	50	100
M 20	M 20	10	43	6,5	10	39	81	52	133
M 24	M 24	13	48	8	12	72	155	91	223
