GN 22885 Transportrollen Laufbelag Polyurethan, Radkörper Aluminium, leichte Ausführung

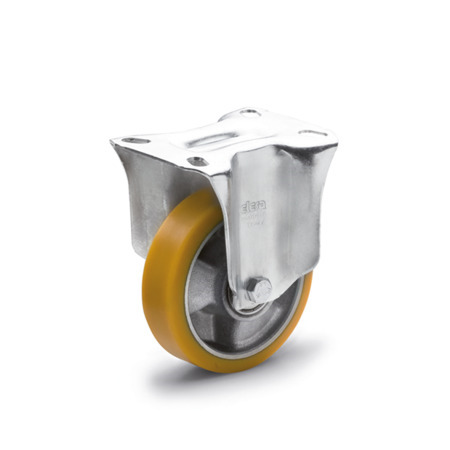

Transportrollen GN 22885: Laufbelag Polyurethan, Radkörper Aluminium, leichte Ausführung
Original design RE.F5-N / -N-ESD / -SST-N-ESD
Lagerart: K - Kugellager
Form (Gehäuse): B - Bockrolle
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): ST - Stahlblech, verzinkt
Edelstahl-Gueteklasse-2

Produktfamilie Edelstahl-Güteklasse 2

Das Ganter-Produktsortiment enthält zahlreiche Normelemente, die aus hochlegierten, nichtrostenden Edelstählen hergestellt sind. Deren einzigartige Eigenschaften führen zu einer breiten Anwendung in vielen Industriezweigen. Hauptgrund dafür ist die Rost- und Korrosionsbeständigkeit der Werkstoffe und die damit einhergehende Wertstabilität und Haltbarkeit von Anlagen und Einrichtungen.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
ESD

Produktfamilie ESD

ESD-Normelemente werden aus leitfähigen Werkstoffen gefertigt, die einer elektrostatischen Aufladung entgegenwirken. Sie können dort eingesetzt werden, wo elektrostatisch empfindliche Bauteile gehandhabt werden.

  • antistatische Eigenschaften
  • entspricht IEC 61340-5-1
Alle ESD-Produkte anzeigen
Anwendungsvideo Räder und Rollen Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Transportrollen GN 22885 werden in industriellen und öffentlichen Innenbereichen beispielsweise zum Verschieben von leichten Wagen eingesetzt.

Der Laufbelag der Räder bewirkt einen geringen Rollwiderstand bei hoher Elastizität und guter Verschleiß- und Reißfestigkeit.

Transportrollen in den Ausführungen STE / NIE sind für den Einsatz in einem elektrostatisch geschützten Bereich (EPA) geeignet. Der verwendete Kunststoff des Laufbelags leitet eine elektrostatische Aufladung kontrolliert ab.

Der geringe Verschleiß der Kugellagerung erhöht die Lebensdauer, die Befestigung am Innenring kann axial spielfrei erfolgen.

Ausführung

Laufbelag

  • Kunststoff, Polyurethan (PUR) bei ST
    • umgossen
    • gelb
    • Härte 92 Shore A
  • Kunststoff, Polyurethan (PUR) bei STE
    • elektrisch leitfähig (ESD)
      Widerstand <10⁹ Ω (ISO 22878:2004)
    • umgossen
    • dunkelgrau
    • abriebsfest
    • Härte 90 Shore A

Radkörper
Aluminium-Druckguss

Gehäuse

  • Stahlblech, verzinktST
  • Stahlblech, verzinkt, mit ESD-RadSTE
  • Edelstahlblech 1.4301, mit ESD-RadNIE

Drehkranz Lenkrolle

  • zweifache Kugellagerung, fettgeschmiert
  • Staubschutzring bei Form L / LF
    Kunststoff, Polyethylen (PE)

Einsatztemperatur -20 °C bis +80 °C

RoHS

GN 22885 Transportrollen, Laufbelag Polyurethan, Radkörper Aluminium, leichte Ausführung Skizze
Technische Zeichnung ausblenden
GN 22885 Transportrollen, Laufbelag Polyurethan, Radkörper Aluminium, leichte Ausführung Skizze

Artikelvarianten / Tabelle

Lagerart

KKugellager

Form (Gehäuse)

BBockrolle
LLenkrolle mit Anschraubplatte
LFLenkrolle mit Anschraubplatte, mit Feststeller
RLenkrolle mit Rückenloch
RFLenkrolle mit Rückenloch, mit Feststeller

Kennzeichen

Lleichte Ausführung
Spalten ein-/ausblenden
d1
Rad-Ø		bd2d3d4h
Form B / L / LF
Form R / RF		l1l2l3m1m2m3m4rmax. dynamische
Traglast in N
ST
Form STE / NIE
80259127310710710085404560758012020001700
100309127312812810085354560758012020002000
125359127315615610085374560758012022002200
15040112010219418814011056738710510515630003000
20050112010224023614011056738710510515630003000

Artikelauswahl und -konfiguration
Rad-Ø d1
Lagerart

Form (Gehäuse)





Kennzeichen

Werkstoff (Gehäuse)



Ausführungen


Rad-Ø d1
Lagerart

Form (Gehäuse)





Kennzeichen

Werkstoff (Gehäuse)



geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

  • Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
  • Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.
Spalten ein-/ausblenden
NormFliesenAsphaltKunstharz,
Beton		unbefestigter BodenGitterrostbodenBoden mit SpänenBoden mit Hindernissen
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
21,24 €
zzgl. ges. Mehrwertsteuer 4,04 €
brutto 25,28 €
Sofort lieferbar
ELESA Code: 451651
Beschreibung: RE.F5-080-PSL-N
Gewicht: 0,520 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
83022000
