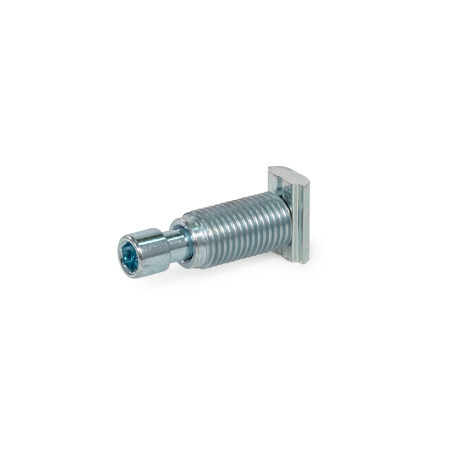

Automatikverbinder GN 23b befestigen Aluprofile rechtwinklig aneinander. Dabei ist keine Bearbeitung des Profils nötig. Die Verbindung lässt sich längs der Nut frei positionieren und verschieben.
Zur Montage wird zunächst die Zylinderschraube längs der Nut eingesetzt und dann die Gewindebuchse, leicht geschmiert, eingedreht. Dabei ist eine geringfügige Gratbildung möglich. Automatikverbinder werden paarweise gegenüberliegend eingesetzt. Beim Einsatz von Flächenelementen in der Nut müssen diese entsprechend ausgespart werden.
Automatikverbinder werden in Gebinden geliefert. Die jeweils enthaltene Stückzahl geht aus der Tabelle hervor.
Stahl, verzinkt, blau passiviertSZ
RoHS
| L | leicht |
| S | schwer |
| R | rechtwinklige Verbindung |
| n Profiltyp L | Profiltyp S | Gebinde Stück | d1 Gewinde selbstformend Profiltyp L | Profiltyp S | d2 | h | l1 | l2 | sw1 | sw2 |
|---|---|---|---|---|---|---|---|---|---|---|
| - | 8 | 4 | - | S 11 | M 6 | 3,8 | 32 | 8 | 5 | T40 |
| 10 | 10 | 4 | S 13 | S 12 | M 8 | 3,8 | 34 | 9,5 | 6 | T50 |
|
