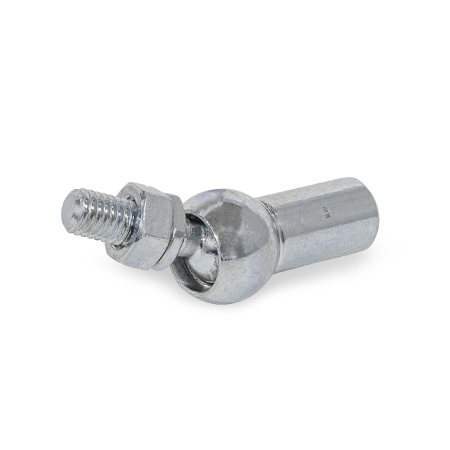

Axialgelenke GN 71802.1

Werkstoff: ST - Stahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

Normblatt GN 71802.1 Diese Seite drucken ISO-Passungen Edelstahl-Eigenschaften

Produktbeschreibung

Axialgelenke GN 71802.1 übertragen z. B. in Linearantrieben oder Hubsystemen Druckkräfte in axialer Richtung und gleichen dabei Winkelversätze aus. Sie bestehen aus einem Kugelzapfen DIN 71803 und einer Axial-Kugelpfanne.

Bis zur angegebenen Mindestabzugskraft hält ein Sprengring das Axialgelenk auf Zug zusammen. Zum Montieren bzw. zum Demontieren muss diese Kraft überwunden werden.

Um Axialgelenke vor Schmutz zu schützen und Schmierfett im Gelenk zu halten, sind Dichtkappen GN 710 als Zubehör erhältlich. Die Sechskantmutter ist im Lieferumfang enthalten.

Ausführung

Kugelpfanne / Kugelzapfen

StahlST
- Festigkeitsklasse 4.6
- verzinkt, farblos passiviert
- Kugelzapfen gehärtet
Edelstahl 1.4301NI
blank
Kugelsitz gefettet

Sechskantmutter DIN 934

Stahl, verzinkt, farblos passiviert bei ST
Edelstahl A2 bei NI

RoHS

Zubehör

Dichtkappen GN 710

Ihr Ansprechpartner

Sie suchen eine Ganter-Vertretung in Ihrer Nähe? Bitte wählen Sie das gewünschte Land.

d₁ H9/h9	d₂	d₃	d₄	d₅	l₁ ±0,3	l₂ ±0,3	l₃ ±0,3	t min.	sw	min. Abzugskraft in N

8	M 5	M 5	8	12,8	10,2	22	9	10	7	30
10	M 6	M 6	10	14,8	12,5	25	11	11	8	40
13	M 8	M 8	13	19,3	16,5	30	13	14	11	60
16	M 10	M 10	16	24	20	35	16	15	13	80
19	M 14F = M 14 x 1,5	M 14F = M 14 x 1,5	22	30	28	45	20	21	16	100
