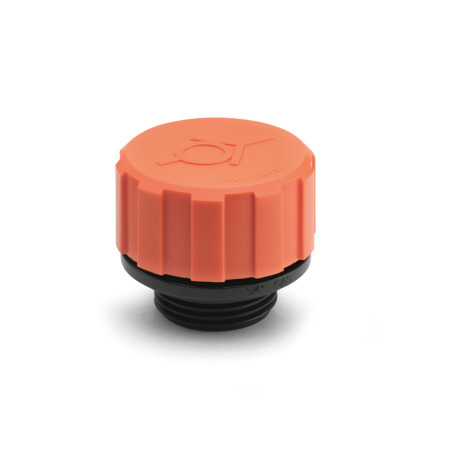

GN 774.2 Belüftungsdeckel Kunststoff, mit Filter, mit Doppelventil und Spritzschutz

Belüftungsdeckel GN 774.2 sind mit einem Doppelventil ausgestattet und dienen der Be- und Entlüftung, beispielsweise von Hydrauliktanks. Das Ventil begrenzt den Behälterüberdruck, indem es Luft ablässt, solange der in der Tabelle angegebene Wert überschritten wird. Im umgekehrten Fall ermöglicht das Ventil, dass ab einem Behälterunterdruck von -30 mbar Luft nachströmt, um das Entstehen eines Vakuums zu verhindern. Der jeweilige Volumenstrom ist von der Druckdifferenz abhängig und geht aus dem Diagramm hervor.

Der integrierte Luftfilter verhindert, dass Staub und Schmutz ins Behälterinnere gelangen. Bei schwankendem Flüssigkeitsstand wird durch den Überdruck das ausgetauschte Luftvolumen verringert, sodass der Filter insbesondere in staubhaltiger Umgebung weniger verschmutzt.

Das über dem Flüssigkeitsstand unter Druck stehende Luftpolster wirkt der Schaumbildung entgegen. Die Ventil-Abdichtung gewährleistet, dass keine Flüssigkeit austritt, beispielsweise bei starken Bewegungen oder während des Transports.

Für die oben abgebildeten Normen mit Ölmessstab kann mit der Service-Norm GN 109 eine Kürzung und / oder das Anbringen von Füllstandsmarkierungen bestellt werden.
Dabei wird der Messstab auf die Länge l₁ gekürzt, sowie die Markierungskerben bei l₂ bzw. l₃ eingefräst, die dadurch besonders gut sichtbar sind. Die max. Länge l₁ geht aus der jeweiligen Norm hervor. Die Längenangaben l₁ bis l₃ beziehen sich auf die Anlagefläche ohne Dichtung wobei eine Toleranz von ±1 mm berücksichtigt werden muss. Bei kritischen Anwendungen muss die Dichtung, je nach Norm, mit bis zu 2 mm Dicke mit eingerechnet werden.
Auf Anfrage können auch mehr als 2 Kerben eingebracht werden, die dann durch eine entsprechende Angabe der Position (l₄ ... l_x) fest gelegt werden. Des Weiteren können zusätzlich oder anstatt der Kerben, Texte wie z. B. MAX / MIN, nach Vorlage durch Lasergravieren aufgebracht werden.

Die Füllstandsmarkierungen / Sonderlängen GN 109 ist als separate Position im Warenkorbschritt 1 unter Anmerkung zu bestellen.
