GN 664.1 Einfüllsiebe für Seitenmontage

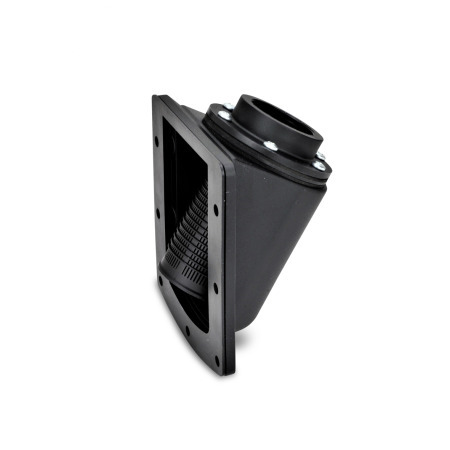

Produktbild

ELESA original design
code: PLRF+C

Normblatt GN 664.1 Diese Seite drucken Vorderansicht und Bohrbild GN 644.1 Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Einfüllsiebe für Seitenmontage GN 664.1 haben einen Montageflansch für die Gewinde- oder Bajonettbefestigung (BA) des Belüftungsdeckels.
Das Sieb dient der Rückhaltung von Grobschmutz während des Einfüllvorganges.

Der Seitenflansch wird mit 7 Schrauben M6 an der Behälterwand befestigt. Bei der Montage ist darauf zu achten, dass die Befestigungsschrauben nicht unnötig stark angezogen werden (max. mit 8 Nm), um ein Verformen des Flansches und damit eine Beeinträchtigung der Abdichtung zu vermeiden.

Die Befestigungsschrauben M6 für den Seitenflansch gehören nicht zum Lieferumfang.

Ausführung

Gewindeflansch
Kunststoff (Polyamid PA)

glasfaserverstärkt
schwarz, matt

Einfüllsieb
Kunststoff (Polypropylen PP)

temperaturbeständig bis 90 °C
schwarz, matt

Flansch für Bajonettbefestigung
Stahl, verzinkt, blau passiviert

Dichtung Kork
mit Gummi imprägniert

RoHS

Zubehör

Belüftungsdeckel GN 663
Belüftungsdeckel GN 774
Belüftungsdeckel GN 774.1

Auf Anfrage

Montageflansch ohne Einfüllsieb

Technische Zeichnung

GN 664.1 Einfüllsiebe für Seitenmontage Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Spalten ein-/ausblenden

d₁ Gewinde	d₂ Bajonett BA	d₃	d₄	h₁	h₂	l₁	l₂	s

G 1 1/4	BA 39	49	7	18	92	148	117	7

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen

Gewinde d₁

G 1 1/4

Gewinde d₂

BA 39

Vorderansicht mit Bohrbild

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

31,77 €

zzgl. ges. Mehrwertsteuer 6,04 €
brutto 37,81 €

Sofort lieferbar

ELESA Code: 49411

Beschreibung: PLRF+C P. LAT-FIL+CEST.FIR

Gewicht: 0,300 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 50,00 €

Stück

Alle Preise gemäß unserer Preisliste Nr. 55, gültig ab 01.09.2022, zzgl. gesetzliche MwSt. für Deutschland.
