GN 951.2 Zugbügel Stahl, für Verschlussspanner, schwere Ausführung

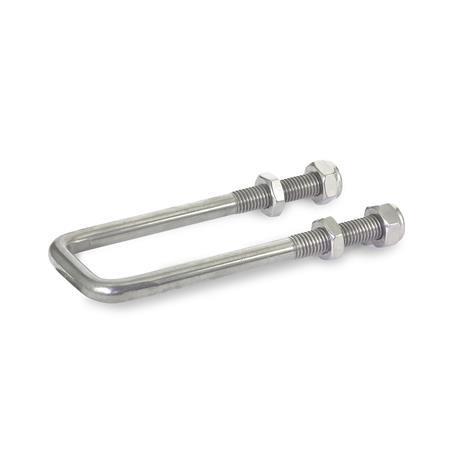

Zugbügel GN 951.2: Stahl, für Verschlussspanner, schwere Ausführung

Produktbeschreibung

Zugbügel GN 951.2 werden eingesetzt, wenn bei Verschlussspannern größere Abstände zum Gegenhalter erforderlich sind. Die Verschlussspanner sind jeweils auch ohne Zugbügel lieferbar.

Ausführung

Zugbügel
StahlST
verzinkt, blau passiviert

Sechskantmuttern mit Polyamideinlage
DIN 985
Stahl, verzinkt

Sechskantmuttern
DIN 936
Stahl, verzinkt

RoHS

GN 951.2 Zugbügel, Stahl, für Verschlussspanner, schwere Ausführung Skizze
Technische Zeichnung ausblenden
GN 951.2 Zugbügel, Stahl, für Verschlussspanner, schwere Ausführung Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
d1bl1d2l3
Größe		GN 852 / GN 852.3
r  bei w2=0
w2
Größe		GN 852.1
r bei w2=0
w2
M 10461299451700*961514009515
M 10461499521700106221400*10922
M 1046179945170014615140014515
M 1046209945170017615140017515
M 1046259945170022615140022515
M 125515110,8704000*10725---
M 125521110,870400015636---
M 125536110,870400030636---
M 125542110,870400036636---
* Standardvariante bei Auswahl der Form „mit Zugbügel“ auf dem jeweiligen Normblatt.

Artikelauswahl und -konfiguration
Gewindedurchmesser d1
Breite b
Länge l1
Werkstoff

Ausführungen

Gewindedurchmesser d1
Breite b
Länge l1
Werkstoff

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
4,83 €
zzgl. ges. Mehrwertsteuer 0,92 €
brutto 5,75 €
Sofort lieferbar
Gewicht: 0,130 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
82057000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
