GN 634.13 Flügelmuttern Kunststoff, Gewindebuchse Messing / Edelstahl, mit Verliersicherung

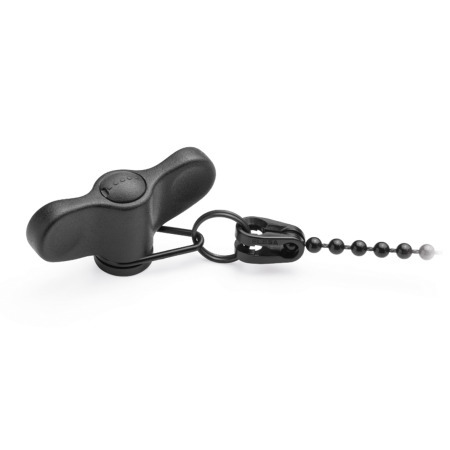

Flügelmuttern GN 634.13: Kunststoff, Gewindebuchse Messing / Edelstahl, mit Verliersicherung
Original design EWN.B-RC / -LP
Form: P - mit Kunststoff-Kugelkette
Edelstahl-Gueteklasse-1

Produktfamilie Edelstahl-Güteklasse 1

Das Ganter Produktsortiment umfasst eine Vielzahl an Normelemente, aus hochwertigen, nichtrostenden Edelstählen. Diese werden aufgrund ihrer herausragenden Eigenschaften in vielen Industriezweigen verwendet. Insbesondere die Korrosions- und Rostbeständigkeit trägt zur Wertstabilität und Langlebigkeit von Anlagen und Einrichtungen bei.

Zur einfacheren Unterscheidung sind die von Ganter verwendeten Edelstähle in Edelstahl-Güteklassen eingeteilt:

Edelstahl Güteklasse 1 Güteklasse 1, normale Qualität

Edelstahl Güteklasse 2 Güteklasse 2, hohe Qualität

Edelstahl Güteklasse 4 Güteklasse 4, höchste Qualität

Detaillierte Infos zu den Edelstahl-Güteklassen anzeigen

Alle Edelstahl-Produkte anzeigen
Ergostyle

Produktfamilie Ergostyle

Ergostyle-Normelemente verbinden die Anforderungen an funktionale und ergonomische Bedienung und die Ästhetik des Gesamtprodukts. Zahlreiche Designpreise unterstreichen den hohen Qualitätsanspruch. Sie erkennen Ergostyle-Produkte an den fünf kleinen Punkten.

  • funktionales, ergonomisches Design
  • hohe Designqualität (zahlreiche Designauszeichnungen)
Alle Ergostyle-Produkte anzeigen
Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Design und Handhabung der Flügelmuttern GN 634.13 entsprechen den Ansprüchen der Produktfamilie Ergostyle®.

Über die angebrachte Ringöse können Flügelmuttern GN 634.13 mit einer Kugelkette oder einem Halteseil unverlierbar befestigt werden. In der Form P werden sie montiert mit Ringöse und Kugelkette geliefert.

Ausführung

Griff
Kunststoff, Polyamid (PA)

  • glasfaserverstärkt
  • schwarzgrau, matt ähnlich RAL 7021

Gewindebuchse

  • MessingM
  • Edelstahl 1.4305N

Abdeckkappe
Kunststoff, Polyamid (PA)
schwarzgrau, RAL 7021, matt

Ringöse / Kugelkette
Kunststoff, Polyacetal (POM)
schwarz

Schlüsselring bei Form P
Edelstahl 1.4310
chemisch geschwärzt

Einsatztemperatur 0 °C bis +60 °C

RoHS

Zubehör

GN 111.3 Schlüsselringe (Edelstahl)
GN 111 Kugelketten (Messing)
GN 111.5 Kugelketten (Edelstahl)
GN 111.2 Halteseile (Edelstahl)
GN 111.8 Halteseile (Edelstahl Güteklasse 4)
GN 111.4 Spiral-Halteseile (Kunststoff)

GN 634.13 Flügelmuttern, Kunststoff, Gewindebuchse Messing / Edelstahl, mit Verliersicherung Skizze
Technische Zeichnung ausblenden
GN 634.13 Flügelmuttern, Kunststoff, Gewindebuchse Messing / Edelstahl, mit Verliersicherung Skizze

Artikelvarianten / Tabelle

Form

Rmit Ringöse
Pmit Kunststoff-Kugelkette
Spalten ein-/ausblenden
d1d2
Messing
Edelstahl		bd3h1h2h3h4r
48M 5M 6-713,5245,5122220,5
55M 6M 8M 8816286,5182521,5
63M 8M 10M 10919327,5202922,5

Artikelauswahl und -konfiguration
Griffdurchmesser d1
Gewinde d2 (Messing)
Gewinde d2 (Edelstahl)
Werkstoff


Form


Ausführungen

Griffdurchmesser d1
Gewinde d2 (Messing)
Gewinde d2 (Edelstahl)
Werkstoff


Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
4,06 €
zzgl. ges. Mehrwertsteuer 0,77 €
brutto 4,83 €
ELESA Code: 224921-C1
Beschreibung: EWN.48-B-M5-C1-RC
Gewicht: 0,009 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
39269097
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 200,00 € -> 10 % Rabatt
ab 300,00 € -> 20 % Rabatt
ab 400,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Projektliste anlegen
Als Favorit speichern
Produkt empfehlen

Lagerverfügbarkeit

  • 38 Stück in 3-7 Tagen lieferbar
  • 76 Stück in 5-9 Tagen lieferbar
  • Ab 77 Stück bitten wir um Anfrage zur Lieferzeit.
