Magnete sind einfache Elemente, durch die sich Aufgaben leichter, rationeller und sicherer lösen lassen.
Wenn zum Befestigen nicht gebohrt werden darf, um z. B. Korrosionsschutzschichten nicht zu verletzen, ein nachträglicher oder ortsveränderlicher Anbau gewünscht ist oder nur eine zeitweise Fixierung benötigt wird, bietet diese Produktgruppe eine große Auswahl an geeigneten Magneten.

Bauformen

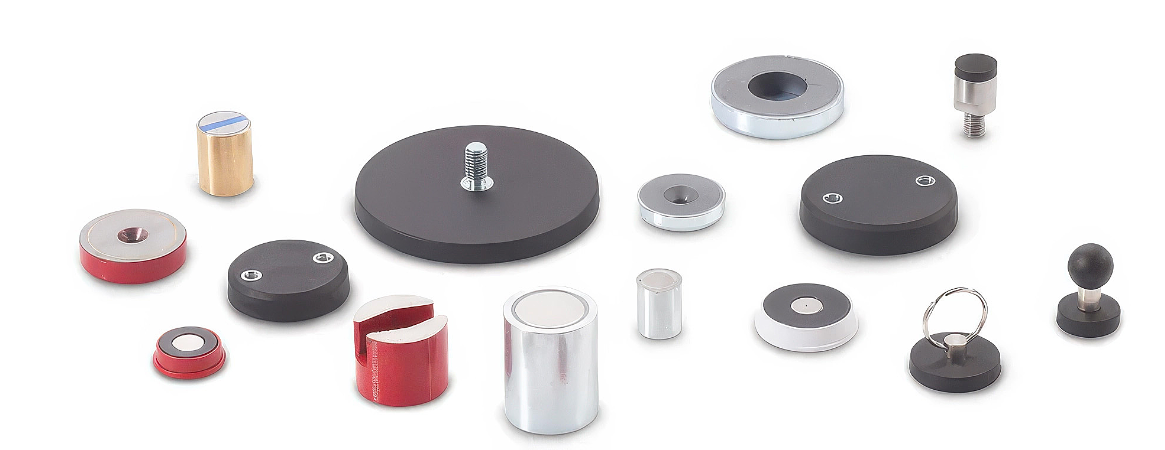

Anhand einer begrifflichen Einteilung hinsichtlich der Form und der Funktion ergeben sich 7 unterschiedliche Magnet-Bauformen:
Knopf- und U-Magnete sowie Haltemagnete in Scheiben- oder Stabform stellen zusammen mit den Schrauben mit Magneteinsatz die größte Gruppe dar. Den Namen Haftmagnete tragen solche Elemente, die zum direkten Befestigen verwendet werden. Rohmagnete dienen in der Regel zum Aufbau von anwendungsspezifischen Magnetsystemen.

Aufbau

Abgesehen von den Knopf- / U- und Rohmagneten kann grundsätzlich von Magnetsystemen gesprochen werden. Sie besitzen auf Grund ihres Aufbaues nur eine Haftebene. Durch Rückschlussbleche wird die gesamte magnetische Energie auf die Haftfläche konzentriert und die räumliche Wirkung des Magnetfeldes begrenzt, um so einer Aufmagnetisierung der Umgebung vorzubeugen.

Magnetwerkstoffe

Innerhalb der verschiedenen Bauformen stehen unterschiedliche Magnetwerkstoffe zur Auswahl. Um anwendungsspezifischen Gegebenheiten möglichst gerecht zu werden, sind in der folgenden Tabelle die wichtigsten Merkmale der jeweiligen Magnetwerkstoffe aufgezeigt.

Magnetwerkstoffe im Vergleich

Bezeichnung	Hartferrit (HF)	AlNiCo (AN)	SmCo (SC)	NdFeB (ND)
Haftkraft	hoch	mittel	hoch	sehr hoch
Max. Einsatztemperatur	≈ 200 °C	≈ 450 °C	≈ 200 °C	≈ 80 °C
Haftkraft bei Erwärmung	geringer	gleichbleibend gut	geringer	geringer
Korrosionsbeständigkeit	sehr hoch	sehr hoch	hoch	vernickelt - hoch
Hergestellt aus	Eisenoxid	Aluminium, Nickel, Cobalt und Eisen	Samarium und Cobalt	Neodym, Eisen und Bor
Herstellverfahren	Sintern	Sintern, Gießen	Sintern	Sintern
Mechanische Werkstoffeigenschaften	sehr hart, spröde	sehr hart, zäh	sehr hart, spröde	sehr hart, spröde
Bearbeitbarkeit	nicht möglich	durch Schleifen mit Diamant möglich	nicht möglich	nicht möglich
Entmagnetisierbarkeit	mäßig, durch Magnetgegenfelder	leicht, durch Magnetgegenfelder	sehr schwierig, nur durch starke Magnetgegenfelder	schwierig, nur durch starke Magnetgegenfelder
Preisniveau	sehr günstig	hoch	sehr hoch	günstig

Handhabungs- und Sicherheitshinweise

Die zum Teil starken, anziehenden Kräfte der Magnete sind eine mögliche Gefahrenquelle da z. B. Finger bzw. die Haut gequetscht oder eingeklemmt werden kann. Es sollte deshalb im Umgang mit Magneten auf geeignete Schutzmaßnahmen z. B. Schutzhandschuhe geachtet werden um Verletzungen vorzubeugen. Zudem ist zu beachten, dass sich Magnete je nach Haftkraft aus größeren Abständen anziehen können und ebenso Verletzungsgefahr besteht.

Beim Zusammenprall von Magneten kann es zu Absplitterungen an Kanten oder im Extremfall zum Bruch des Magneten kommen. Speziell Rohmagnete in unverbautem Zustand können bei unsauberer Handhabung betroffen sein.

Magnete dürfen nicht in explosionsgefährdeter Umgebung verbaut werden, da sie Funken auslösen können.

Starke Magnetfelder können elektrische bzw. elektronische Geräte beeinflussen oder beschädigen. Dies gilt z. B. für Herzschrittmacher. Die Angaben der Gerätehersteller für den vorgesehenen Sicherheitsabstand sind zu beachten.

Nachteilige Auswirkungen von Magnetfeldern auf den menschlichen Körper sind bisher nicht bekannt.
